Pas de souci Pépé, continues ... on te suit avec attention et admiration

Cela m'intéresse fortement ... ma Calypso a un drapeau que j'animerais volontiers.

Dans un autre ordre d'idée, je galérais depuis quelques jours pour animer mon NC-858S au niveau des portes, custodes et capots moteur. Je viens de trouver un code de Hiroshi Igami sur FSDeveloper qui m'a sauvé et comme j'aime bien partager, je vous donne la solution complète.

Tout d'abord dans le fichier aircraft.cfg il faut modifier la rubrique [exits] comme suit :

[exits]
number_of_exits=4
exit_rate.0=0.2
exit_rate.1=0.2
exit_rate.2=0.4
exit_rate.3=0.4

Le nombre de porte est par défaut de 1 (number_of_exits=1) et la vitesse d'ouverture de cet exit est de 0.2 (exit_rate).
Attention la première porte est notée exit_rate.0  en raison de la notation Polonaise comme dans le XML des jauges.
Donc on passe ce nombre à 4 pour avoir de la marge et on change un peu la vitesse d'ouverture des 2 dernières portes.

Ensuite, il faut rajouter du code car d'origine seules les 2 premières portes sont déclarées dans le fichier XML servant à la compilation des animations.
Pour notre exemple, je prendrais mon GMax pour FS2004 (pour passer le code à FSX, allez voir les topics sur les jauges). Pour rappel, les tags pour FS2004 sont door_passenger_xx pour les 2 portes principales (les exits 1 commandées par SHIFT+E) et door_cargo_xx pour les portes de soutes (les exits 2 commandées par SHIFT+E ... +2)
Le code à rajouter est celui-ci :

<!--  ==========  Jauges 3D en tests = Lagaffe ================================ -->

<part>
   <name>engine_cover</name>
   <animation>
      <parameter>
         <code>(A:EXIT OPEN:2,percent) 0 &gt;
               if{ (A:EXIT OPEN:2, percent) }
         </code>
         <lag>100</lag>
     </parameter>
   </animation>
</part>

<!--  ==========  Jauges 3D en tests = Lagaffe ================================ -->

On notera la variable A:EXIT OPEN:2 et comme on est en notation polonais 2 représentera les "portes 3" commandées avec les touches SHIFT+E ... +3

Truc: Ce code, il vaut mieux le rajouter en tête du fichier MakeMDL.parts.xml (modeldef.xml sous FSX) car dès que un bout de code est erroné, l'animation ne fonctionnera pas sous FS donc si vous avez déjà entré du code qui est validé, en faisant ainsi vous le dédouaner pour la suite.

Comment valider ce code sans se prendre la tête ou sans f***tre en l'air son fichier gmax que l'on a eu tant de mal à réaliser jusqu'alors.
Tout simplement:
- j'ai créé une boite avec 3 ou 4 subdivisions sur chaque axe,
- j'ai détaché un certain nombre de polygones pour créer  les pièces suivantes: door_passenger_01, door_cargo_01, engine_cover_01
- j'ai animé de façon très simple ces trois pièces,
- j'ai compilé ...
... et j'ai testé sous FS2004 pour voir si le code était bon ...



Cela marche nickel. Il ne reste plus qu'à porter cela sur notre modèle en construction.

Dernière modification par Lagaffe (14-11-2012 18:19:56)

Très intéressant ,vos recherches et découvertes sur les animations,faut que je test tout ça.
Bravo Messieurs.

Mon cher Bernard,

Je te conseillerait ou plutôt suivant les conseils que m'a BeeGee formulés, il y a 2 ans ... si tu veux peaufiner ton modèle de vol, il faut repartir du début: moteur au sol et réglage du ralenti puis passer les diverses étapes que m'avait  indiqué BeeGee.
Tout est condensé dans le post sur le Ménestrel HN-433 ... oui, je sais cela fait 28 pages mais si tu veux j'ai commencé à les mettre au sein d'un PDF que je peux t'envoyer (j'ai ton adresse me semble-t il du temps du VarWest )

Le réglage moteur commence à partir de la page 7 et les premiers réglages sur la rubrique 508 sont là:  http://www.pilote-virtuel.com/viewtopic … 94#p184994

En lisant ces 2 pages tu devrais déjà avoir une première vue du travail à faire.

PS: vas voir tes e-mails: tu as un petit cadeau ... vraiment petit mais c'est déjà le début.

Dernière modification par Lagaffe (14-11-2012 22:40:08)

Bonsoir,

Grâce aux infos (tutos?) de Didier, j'ai fini par obtenir un comportement acceptable de mon appareil du point de vue puissance moteur, RPM, et gamme vitesse IAS, en faisant des ajustements successifs dans les 2 fichiers idoines.

Le ralenti à 1600 RPM est nominal, le max à 5800 aussi, et j'obtiens bien la vitesse de croisière à 90 Kts /4600 Rpm au couple moteur maxi.
La tenue en vol me paraît correspondre à peu près à ce type d'appareil, assez bien motorisé et d'une grande surface alaire par rapport à son poids.

Sauf que je n'arrive pas à torcher comme il faut la rubrique 404 du fichier AIR pour avoir un décrochage à la vitesse souhaitée (44Kts): le poids de l'appareil intervient dans la formule, et j'arrive à mes fins en trichant sur le poids dans Aircraft.cfg, mais ce n'est pas satisfaisant pour l'esprit

Avec AAM j'ai vu qu'il fallait tripatouiller le "Cl max" pour régler le "Stall", mais, malgré la formule mathématique fournie, je ne sais pas quel(s) point(s) bouger dans la courbe 404. Et je ne suis pas sûr d'y arriver en les changeant un par un...

Une idée?
A suivre...
Bernard.


PS: info de dernière minute: les choses ont l'air de s'arranger, car en fait j'avais omis de mettre à jour un paramètre, la surface alaire, dans le Aircraft CFG...là ça décroche mieux!!!

Bon du coup, pour ce soir je ..décroche!

Dernière modification par BERJU83 (15-11-2012 22:47:08)

Bonsoir,

Didier, j'ai bien tenté d'approfondir la méthode de calcul du Cdo et du Coefficient k (Osswald), mais comme je n'ai que des hypothèses assez fantaisistes sur la finesse et la vitesse de plané je n'arrive à rien de valable pour l'avion. Du coup j'ai préféré extrapoler ces données à partir d'appareil similaires ( j'ai lu une analyse comparative sur le net entre 3 appareils assez proches et l'AT3).

Je pense m'être approché suffisamment du comportement pour que l'avion soit exploitable sous FS, mais vos tests éventuels pourront le confirmer ou l'infirmer.

Pour le moment, je vais tenter de finir tout le reste, et si j'ai encore du jus, je reviendrai sur le sujet.

Merci de ton aide en tout cas.

A bientôt.

Bonjour,

Merci de ton idée, Didier, mais entre-temps, comme je suis un peu têtu j'avais continué à chercher, et j'ai finalement trouvé plein d'essais faits par des magazines (beaucoup d'éloges sur l'appareil aussi!) qui mentionnent quelques caractéristiques supplémentaires et surtout des résultats chiffrés du pilotage réel: bien utiles ... si je peux (sais?) les exploiter.

Notamment: Finesse max 8 à 65 KTs

Je mets ces infos de coté pour les exploiter...

Bonne journée.

EDIT:

Je me suis finalement lancé dans les calculs, pendant que je suis encore chaud!

Voici mes élucubrations:

Calcul estimatif du coefficient de portance Cdo.

Je pars de la formule consacrée:

Cz = 2*Rz / rho*S*V^2

avec:
Rz= force de réaction verticale en newtons = Poids de l'appareil (à vide !!) = M*g = 360*9.81= 3528 N.
rho = masse volumique de l'air au niveau de la mer= 1,225
S = surface alaire pour l'AT3 = 9.3 m^2 .
V = vitesse de finesse en M/s= 65 Kts soit 33,43 M/s,
f= finesse = 8

Partant de là, j'ai:

Cz = 2*3 528 / 1,225 * 9.3 * 1117.6) = 7056 / 6366.123

Cz = 1.11

Cx = CDo = Cz/f  = 1.11/8 = 0.138 pour l'appareil à vide.

Avec un chargement normal le poids est de 560 Kg. donc le Cx serait de 0.86 ??

Pour Osswald:

k = Cz^2 / (Pi *Lamda*Cxi)

avec:
Lambda= 7.55^2 / 9.3 = 57 / 9.3 = 6.13

k= 1.232 / 3.14159 * 6.13 * 0.138 =1.232 / 2.657 = 0.463 (toujours à vide mais que faut-il prendre dans le calcul?)

Si un matheux veut bien vérifier ces calculs je l'en remercie par avance.

A plus.
Bernard.

Dernière modification par BERJU83 (17-11-2012 18:43:10)

Bonsoir Berju83

Tu as fais comme moi en 2010: erreur de calcul pour le Cz  j'obtiens 0.5542 ... c'est ton 6366.123 qui est faux ...
1,225 * 9.3 * 1117.6 =  11.39.25 * 1117.6 = 12732.258 et non 6366.123

Si je poursuis le calcul, j'ai le Cx = 0.5542/8 soit 0.0693

Et Osswald: k= Cz^2/(3.14*Lamda*Cxi) = 0.5542^2 / (3.14 * 6.13 * 0.0693) = 0.234 ???

Ta vitesse de finesse me parait élevée cela me donne 120 km/h pour 8 de finesse. Le ménestrel avait 12 de finesse pour 43 KTs .... Tu es sûr de tes chifrres ?

Merci de l'info Bernard, je ne connaissais pas!

Je viens de tester le fichier en question mais n'ayant pas excel (j'utilise openoffice) une fois les données entrées, on ne sait plus quoi en faire...

Alors, si c'était déjà pas simple avec les fichiers de base Air et cfg, que l'on retrouve sous forme tableur ici, pour le coup je suis au bord de la folie avec ces milliers de données!
Il y a des champs pas faciles à renseigner/comprendre aussi si l'on n'est pas ingénieur aéro...

Sinon ça semble très (trop?) complet.

A plus.
Bernard.

Bonsoir,

Quelques nouvelles de l'avion en cours.
Une interface de configuration est presque prête pour pouvoir invalider les éléments de parking et de piste. Cette interface reprend l'aspect des Iphone (non pas le 5 ).

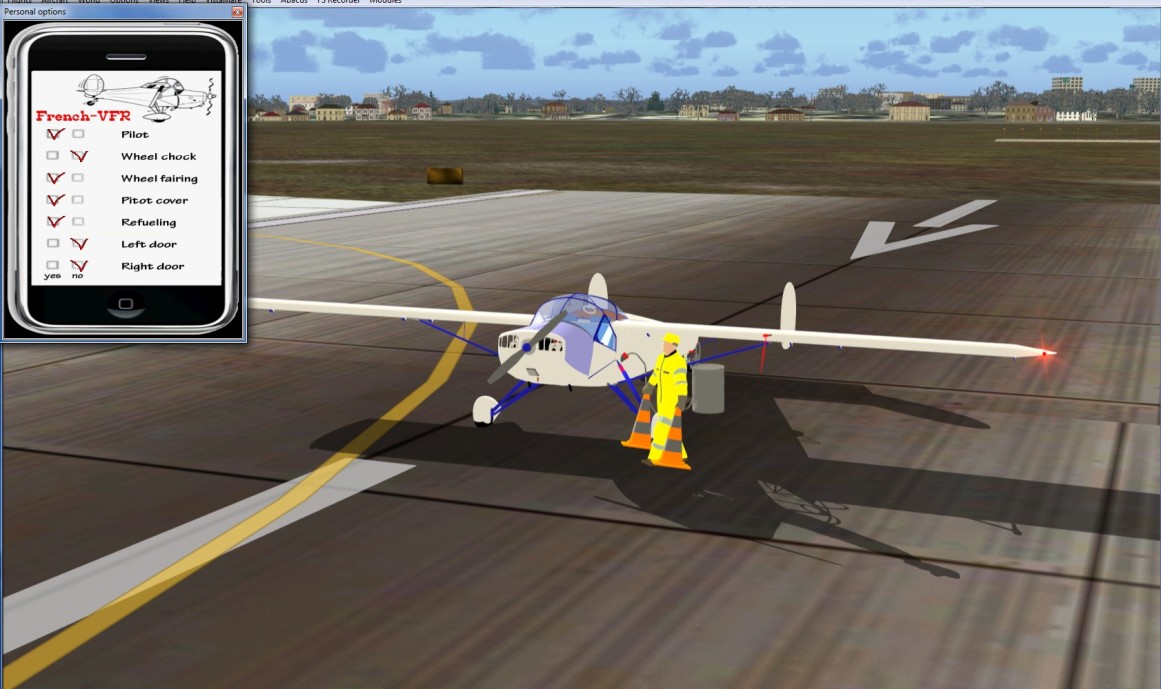

Je vous laisse voir l’appareil en bout de piste bichonné par l'agent de service (sélectable comme le bidon de "refueling" pour disparaître sur un clic de souris).



Les instrument fonctionnent (jauges 3D) Il faudra sans doute les étalonner. Le gros du travail qui m'attend est le texturage de l'ensemble.

PS: dans l'état actuel, le modèle Gmax est à plus de 175000 poly ! L'avion vole sans ralentissement particulier. Je prévoie quand même de lui rajouter une jolie aviatrice en place gauche bronzée ou non ...

Dernière modification par Lagaffe (25-11-2012 00:17:51)

Salut Pépé,

Elles nous coûtent, elles nous coûtent ... je ne regarde pas à la dépense
... là j'en suis à 179 939 poly exactement et mon pilote hyper-détaillé est à 33 534 poly donc je ppense que cela doit passer sans trop de soucis, grâce à ULE2.

Faut que je garde un peu de réserve car je n'ai pas encore doublé les capots moteurs qui sont "transparents" quand on les ouvre (la face intérieur n'est pas réalisée).

Pour répondre à ta question, je travaillle toujours et encore sur FS2004 donc si je te livre mon code cela ne sera pas parlant mais je me suis inspiré de ceci trouvé sur FSDeveloper ou Aerodynamica:

XML SCRIPTS TO ADD TEMPORARY PARTS TO AI AIRCRAFT

My sincere thanks to Bill Leaming for helping me realise these scripts.

WHAT THESE SCRIPTS ACHIEVE
There are 3 scripts, one set for FS9 and one for FSX. They are added to the makemdl.parts.xml and modeldef.xml files for each sim respectively. They create additional "standard" part names that can be assigned to FS9 parts that are needed only under certain conditions on an AI aircraft, ie before start-up and after start-up. In the case of FSX they provide additional visibility and animation tags that can be attached to to relevant parts to achieve the same end.

All of the scripts are tied to the Beacon Light and the parts will appear\disappear according to whether the light is on or off. Note that it's not actually necessary to have a beacon light on the aircraft.

THE 3 SCRIPTS:
Parked_Part - for objects like intake covers, chocks and GPUs that appear when the AI aircraft is parked and the beacon light is off (standard part name "parked_part" in FS9, Visibility tag in FSX).

AI__Pilot - to appear in the cockpit only when the aircraft is on the move and the beacon light is on (standard part name (AI_Pilot" in FS9, Visibility tag in FSX).

AI_Canopy - open with beacon light off and closed with it on. The canopy is Key frame animated 0-100 (standard part name "AI_Canopy" in FS9, Animation tag in FSX + an Animation Name/ GUID line added to the top of the Modeldef file - see below for the required line).

I have tested all 6 scripts and they work fine.

Pushback in both sims needs to be killed, or the parked_parts will be dragged back before the beacon light comes on. That's not a problem in FS9 if the AI aircraft is set to move forward off the parking spot. In FSX, pushback still occurs even with the aircraft facing the direction of departure. That can be killed by putting an additional node on the parking link and dragging it back to the centre of the parking spot in the AF2/AFX AFCAD file for the ground layout of the airfield.

Here are the two sets of scripts:

----------------------------------------------------------------------------
FS9 makemdl.parts.xml file (in the Gmax FS2004 game pack)

<part>
    <name>AI_canopy</name>
        <animation>
          <parameter>
           <sim>
               <variable>LIGHT BEACON</variable>
               <units>bool</units>
               <scale>100</scale>
            </sim>
            <lag>40</lag>
         </parameter>
        </animation>
</part>

<part>
  <name>parked_part</name>
  <visible_in_range>
  <parameter>
  <code> (A:LIGHT BEACON, bool) (A:VELOCITY BODY Z, knots) 0 != || </code>
  </parameter>
  <minvalue>-1</minvalue>
  <maxvalue>0</maxvalue>
  </visible_in_range>
  </part>

  <part>
    <name>AI_Pilot</name>
    <visible_in_range>
      <parameter>
        <code>
          (A:LIGHT BEACON,bool)
        </code>
      </parameter>
      <minvalue>1</minvalue>
    </visible_in_range>
  </part>

-----------------------------------------------------------------------------
FSX ModelDef.xml file (in FSX SDK\environment\modelling\bin folder)

      <PartInfo>
    <Name>parked_part</Name>
    <Visibility>
      <Parameter>
        <Code>
          (A:LIGHT BEACON,bool) !
          (A:VELOCITY BODY Z,knots) 1 &lt;
          and
        </Code>
      </Parameter>
    </Visibility>
  </PartInfo>

  <PartInfo>
    <Name>AI_Pilot</Name>
    <Visibility>
      <Parameter>
        <Code>
          (A:LIGHT BEACON,bool)
          (A:VELOCITY BODY Z,knots) 0 &gt;
          and
        </Code>
      </Parameter>
    </Visibility>
  </PartInfo>

  <PartInfo>
    <Name>AI_Canopy</Name>
    <AnimLength>100</AnimLength>
    <Animation>
      <Parameter>
        <Code>(A:LIGHT BEACON,bool) ! if{ 100 } els{ 0 }</Code>
        <Lag>10</Lag>
      </Parameter>
    </Animation>
  </PartInfo>


Finally, don't forget to add the following line to the top of the FSX Modeldef.xml file or the animation tag will not appear in the FS Tools\Animation Manager drop down list:

    <Animation name="Canopy_AI" guid="929f3960-538c-409e-901c-02cc2b2dbda2" length="100" type="Sim" typeParam2="Canopy_AI" typeParam="AutoPlay" />

-----------------------------------------------------------------------------

John Young
December 2011

En résumé pour FSX, il te faut rajouter du code dans modeldef.xml de manière à jouer sur les tags <visibility> (sur FS9, c'est <visibility_in_range>) sans oublier les GUIDs qui vont bien (cf le post de David W.).
Ensuite, il faut commander le basculement visible/non visible par le biais d'un <code> lisat une variable sur laquelle tu peux influer.
Pour FS9, j'utilise une variable L:my_var qui est modifiée par mon panel Config_2D (la représentation de l'Iphone) et la valeur de cette variable est ensuite récupérée par le code intégré dans le MDL lors de la compilation pour être traité : affichage ou non de la pièce.

Dans l'exemple, John a utilisé la valeur de la variable Beacon commandée par une touche clavier standard ce qui n'est pas plus bête car l'avion au repos a ses lumières éteintes, dès que tu mets l'alimentation électrique puis les lumières (donc le Beacon) les pièces extérieures disparaissent d'elles-mêmes comme par magie.

Dernière modification par Lagaffe (25-11-2012 10:50:11)

Bonsoir Bernard,

Normalement, je m'avance un peu mais pour l'instant toutes les lignes rajoutées dans le MakeMDL.parts.xml (idem mais pour FS9) soit un peu plus de 60 lignes de codes ... tout est utilisable soit à peu près 15 fonctions.
Je devrais sans doute monter au double.

Bonsoir à tous,

Après quelques semaines de labeur intensif, je mets à disposition de ceux qui voudront bien le tester la version 09 de mon AT3-R100, ici:

http://rapidshare.com/files/3289586727/ … FSXacc.zip

J' ai fait de nombreuses corrections/modifications, mais je ne suis pas parvenu à la perfection, loin de là.

En particulier je me suis cassé les dents sur le modèle de vol faute de connaissances suffisantes, mais enfin, l'appareil reste amusant et aussi proche que possible de ce que j'ai pu lire sur le vrai.

Le mapping n'a pas été forcément bien pensé au départ, et du coup, le paintkit ne permet pas toutes les fantaisies de livrées exitantes: là, c'est le manque d'habitude qui m'a fait aller vers certaines impasses; ça limite les possibilités, mais on peut aussi s'en contenter

Enfin, je n'ai jamais réussi à faire fonctionner correctement les animations des boutons OBS, Kholsman, Gyro...dans le VC.
La rotation produite par les tags fonctionne, mais pas conformément à la réalité. Du coup je suis revenu a des boutons non animés mais fonctionnels.

Pour le reste, vous jugerez...avec indulgence j'espère?

Merci de vos test éventuels.
Le cas échéant, et après ultimes corrections, je chercherai un hébergeur. Des volontaires?

A bientôt,
Bernard.
