#26 [↑][↓]  25-05-2015 10:45:08

faux-avion
Copilote
Lieu: Quelque part
Date d'inscription: 06-05-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

laugh Merci


L'hélice devant l'avion est un gros ventilateur conçu pour garder le pilote au frais. Lorsqu'il s'arrête, vous commencerez à avoir chaud... Il est donc important de le faire fonctionner en permanence durant le vol.

Hors ligne



#27 [↑][↓]  25-05-2015 10:54:18

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Hors ligne



#28 [↑][↓]  25-05-2015 11:56:03

etien
Commandant de bord
Date d'inscription: 05-11-2008
Renommée :   18

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Bizarre ces deux derniers pdfs ne semblent pas dowloadable

Dernière modification par etien (25-05-2015 11:56:21)

Hors ligne



#29 [↑][↓]  25-05-2015 12:21:38

faux-avion
Copilote
Lieu: Quelque part
Date d'inscription: 06-05-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Oui effectivement le truc reste sur "Ce fichier est en cours de transfert"
J'avais vu quelque pars je ne sais plus quand comment on pouvais transférer un PDF sur PV mais j'ai perdu l'article....
Il y avais une histoire de presse papier ou de truc du genre...
Merci beaucoup quand même wink

Dernière modification par faux-avion (25-05-2015 12:34:38)


L'hélice devant l'avion est un gros ventilateur conçu pour garder le pilote au frais. Lorsqu'il s'arrête, vous commencerez à avoir chaud... Il est donc important de le faire fonctionner en permanence durant le vol.

Hors ligne



#30 [↑][↓]  25-05-2015 13:26:20

C6_Pat
Pilote confirmé
Date d'inscription: 26-10-2011
Renommée :   13

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Merci pour le partage Jack eusa_clap


http://imageshack.com/a/img687/4674/20vx.gif
" Tout arrive à l'homme qui sait attendre "
Mon cockpit P47 Razorback : http://www.virtualp47.fr

Hors ligne



#31 [↑][↓]  25-05-2015 16:58:53

skynetenergy02
Pilote confirmé
Lieu: France, Aisne
Date d'inscription: 14-10-2008
Renommée :

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Un grand BRAVO! pour la réalisation et aussi un grand MERCI pour le partage.

C'est super pour ceux qui veulent se lancer et qui ont encore des tonnes de questions en tête (moi par exemple)


et merci par avance pour la suite de ce super post.


Arno

Dernière modification par skynetenergy02 (25-05-2015 17:00:31)


Nouveau projet hardware et construction d'un home cockpit

Hors ligne



#32 [↑][↓]  25-05-2015 22:55:01

willswings
Copilote
Lieu: LFMU(34)
Date d'inscription: 25-07-2013
Renommée :   18
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Bonsoir,
Bravo pour l'initiative du partage eusa_clap ,surtout à ce niveau de boulot (on se rend pas forcément compte quand on lit un post du  travail pour faire des schémas, mettre en ligne des photos, expliquer clairement et détailler ,et que ce soit en plus plaisant et avec style solv_gif .)
Merci pour tes compliments , je suis touché d'être une de tes référence wink  surtout à coté de Bo et Nonolight blink

Ton cockpit sera beau,réaliste , fonctionnel, et "facile" blink à réaliser .Le tout à moindre coût.
Je suis ton fil de discussion de près et si tu as besoin de moi ,n'hésite pas.

Tiens, j'ai pris un peu de temps pour te faire un petit cadeau (en plus du point de renommé largement méritéwink
http://img15.hostingpics.net/pics/282166c172lesnuls.jpg

laugh

Bon bricolage !

Hors ligne



#33 [↑][↓]  25-05-2015 22:59:31

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Excellent ! !
Merci maître!
eusa_clap  laugh

Hors ligne



#34 [↑][↓]  25-05-2015 23:01:03

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

faux-avion a écrit:

Oui effectivement le truc reste sur "Ce fichier est en cours de transfert"
J'avais vu quelque pars je ne sais plus quand comment on pouvais transférer un PDF sur PV mais j'ai perdu l'article....
Il y avais une histoire de presse papier ou de truc du genre...
Merci beaucoup quand même wink

Je vais essayer autre chose.
Juste un peu de patience! wink

Et merci pour vos commentaires, ça donne envie de peaufiner l'affaire!

Dernière modification par jack987 (25-05-2015 23:37:26)

Hors ligne



#35 [↑][↓]  25-05-2015 23:17:50

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

dma48 a écrit:

Beau boulot ! eusa_clap

J'aime bien le titre du post "...un 172 pour les nuls".

En fait, c'est pour les "pas si nuls que ça". wink

On attend la suite. Bons vols !

Merci Didier!

Hors ligne



#36 [↑][↓]  25-05-2015 23:35:22

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

C6_Pat a écrit:

Merci pour le partage Jack eusa_clap

Merci à toi pour l'inspiration, même si nos projets n'ont rien à voir...
Tu fais partie de ceux qui m'ont donné envie de me lancer dans cette aventure!
Tes vidéos sont super belles... et l'écran au plafond....

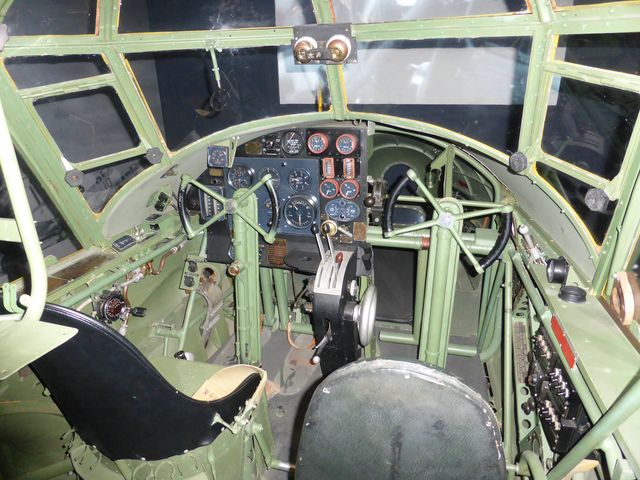

Récemment j'ai visité le musée de la guerre à Canberra, j'ai pris quelques photos en pensant à ton warbird... La couleur et le style...
Et me disant que je le mettrais bien dans mon salon celui là...

http://www.pilote-virtuel.com/img/members/9578/04Canberra-16-640x480.JPG

Dernière modification par jack987 (25-05-2015 23:36:11)

Hors ligne



#37 [↑][↓]  25-05-2015 23:49:01

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Ben merde alors, après cette photo mon sim va avoir l'air minable!
blink

Bon. Je termine quand même.
On arrive au bout, c'est pas le moment de flancher. On reste concentrés.

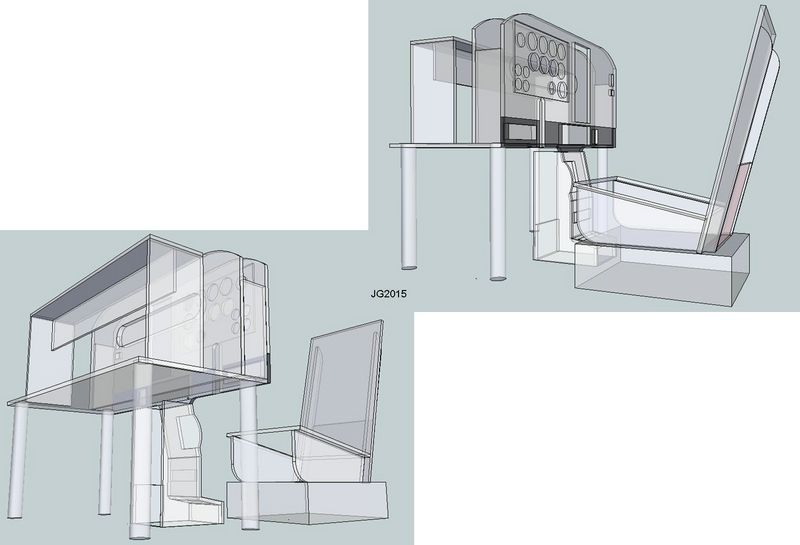

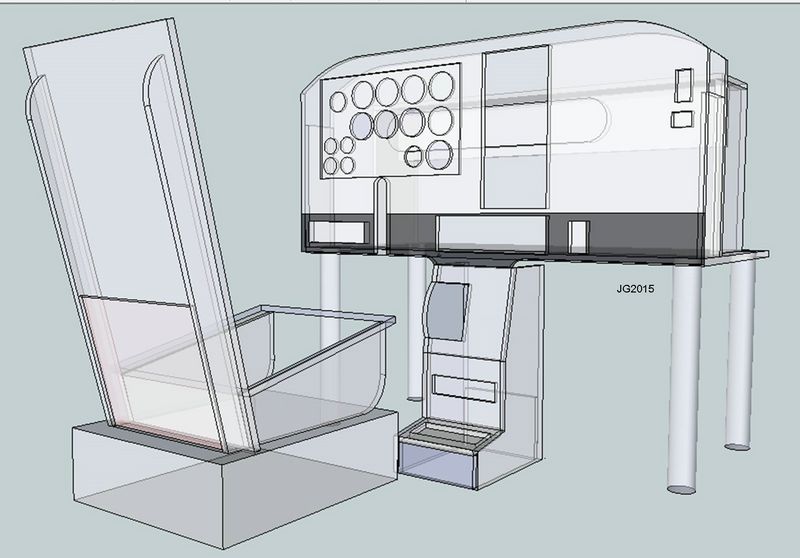

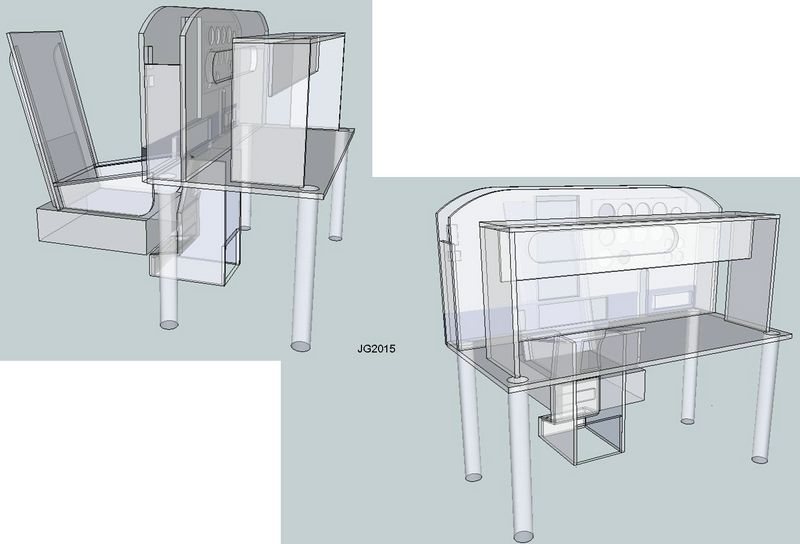

Je termine par des plans d'ensemble.

http://www.pilote-virtuel.com/img/members/9578/Image70-800x600.jpg

http://www.pilote-virtuel.com/img/members/9578/Image71-800x600.jpg

http://www.pilote-virtuel.com/img/members/9578/Image72-800x600.jpg

Et voilà pour la partie physique du simulateur.
Simone, tu vas pas le croire, je range les outils. Tu peux rentrer  la punto dans le garage.

Euh... non, en fait.... tu vas rire c'est idiot, y'a un gars qui m'a donné l'idée d'en faire un autre, un poil plus grand. Faudrait qu'on déménage.

http://www.pilote-virtuel.com/img/members/9578/P1140738-1600x1200.JPG

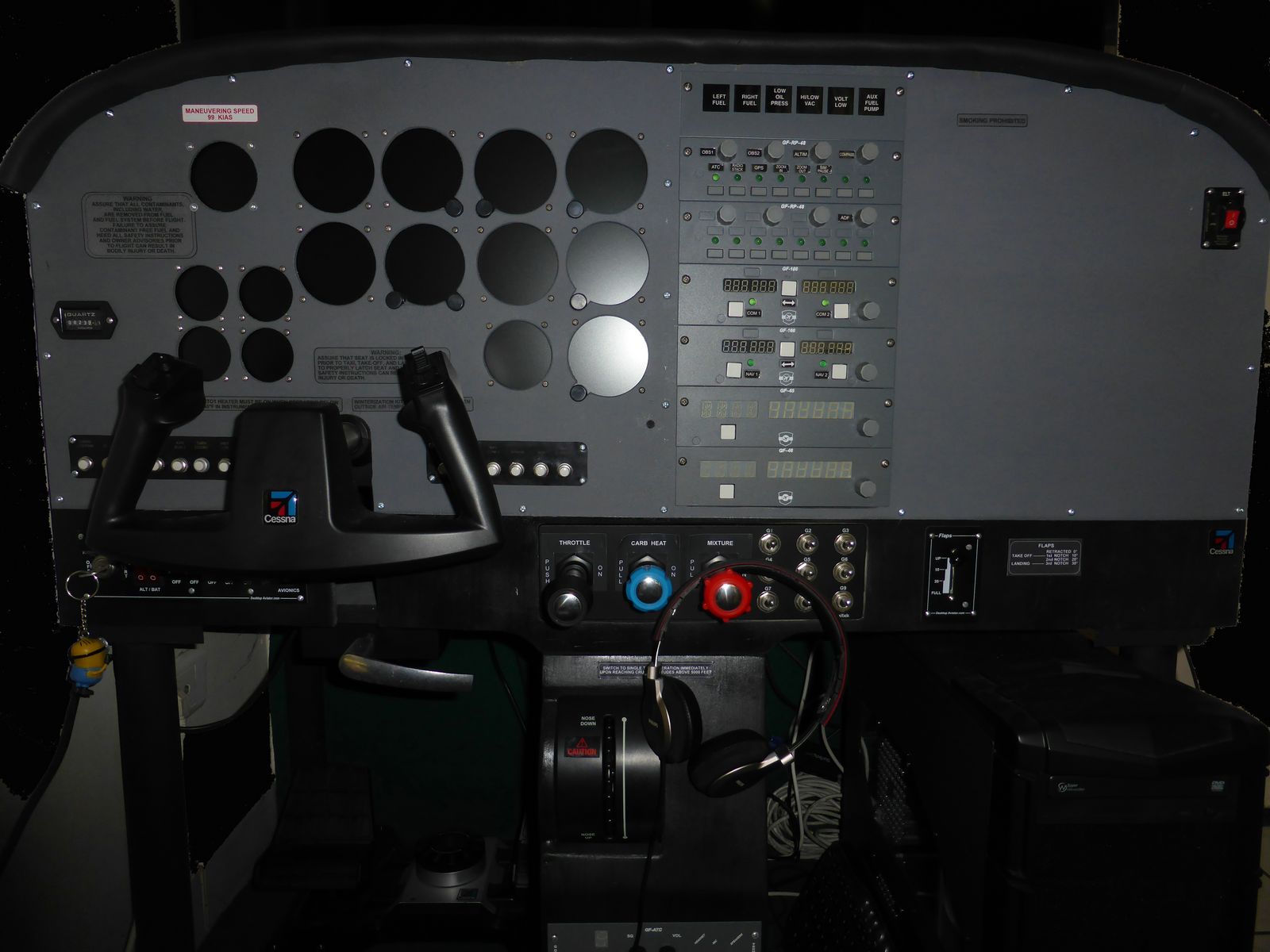

http://www.pilote-virtuel.com/img/members/9578/P1140730-1600x1200.JPG

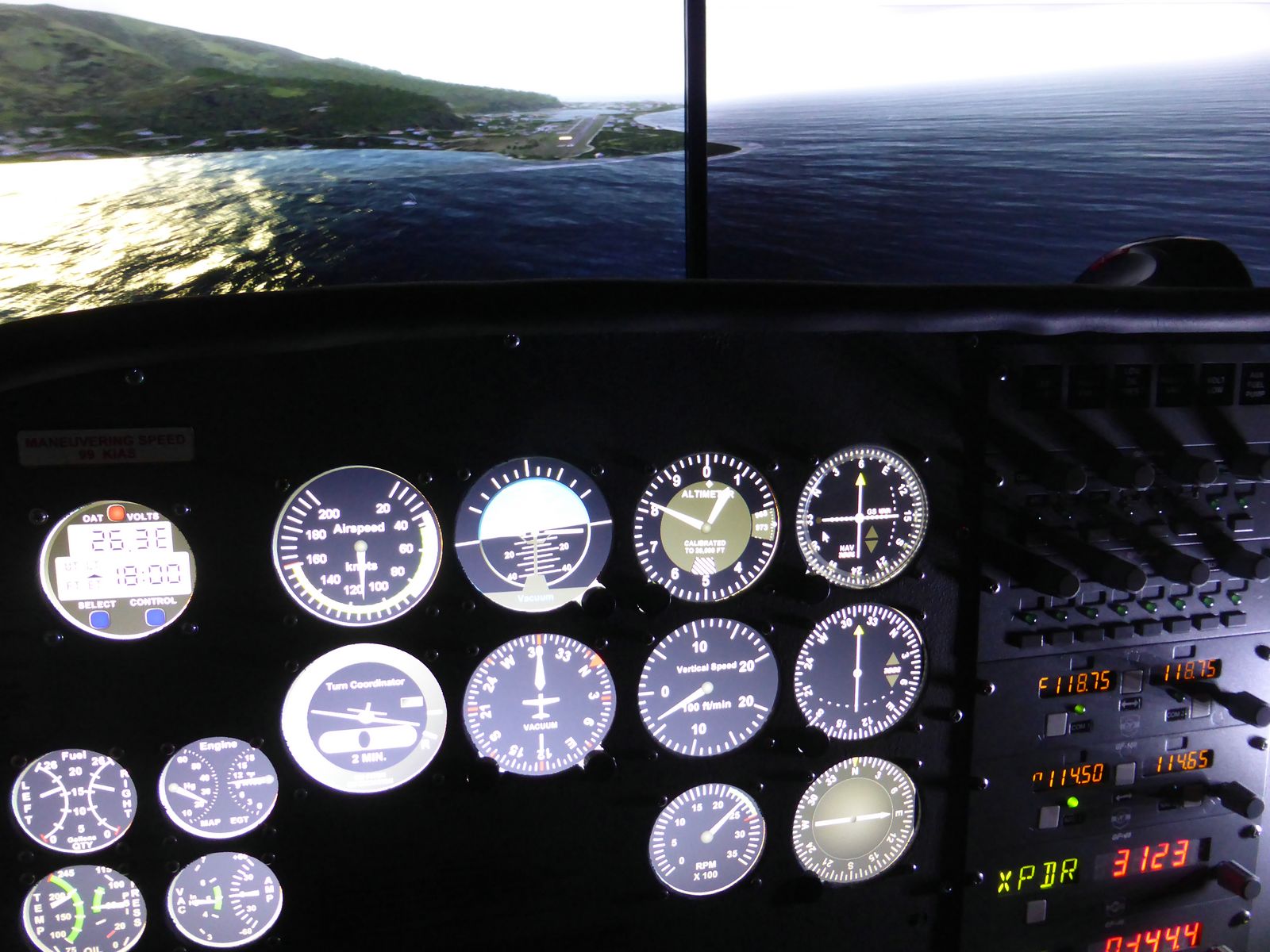

http://www.pilote-virtuel.com/img/members/9578/P1120498-1600x1200.JPG

Hors ligne



#38 [↑][↓]  26-05-2015 00:16:13

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Tu croyais que c'était fini????
eusa_naughty
Tu n'as jamais mis les pieds sur ce forum ou quoi???
C'est maintenant que ça commence!!!!!!!! Tu viens de passer un an à construire, il t'en reste deux avant de décoller!!!
Mais non, j'exagère (un peu).
Les logiciels à installer, les configs de la mort à paramétrer, les FPS, FSX ou P3D?, le SDK, A2A, DX10, HLSL, ORBX, FIP, IVAO, et je reste poli.

Je vais rester simple. Autant que possible.
D'abord il faut un ordinateur.
Le C172 pour les nul c'est UN ordinateur et pas 10 en réseau chacun relié à son écran. C'est possible aussi mais c'est pas pour les nuls.

Inutile de compter récupérer le PC de tonton Georges sous Windows 3.1. ça serait un peu limite.
Un ordinateur récent et une bonne carte graphique c'est le minimum.

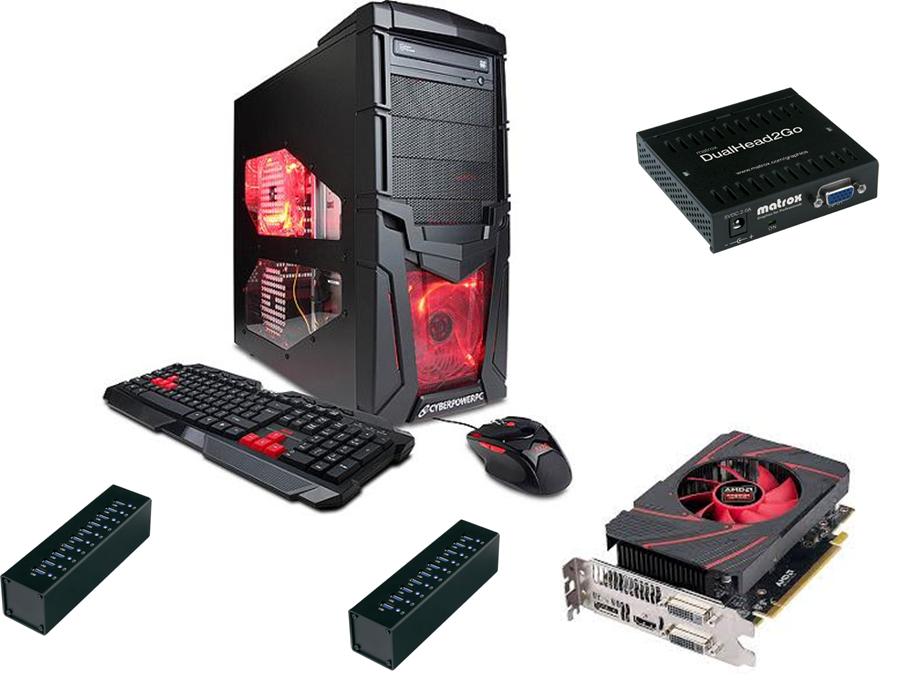

Config mini conseillée:
8GB de mémoire RAM
Carte graphique 2GB de mémoire dédiée
Plusieurs sorties pour les écrans
500GB de disque dur
2 hubs USB 10 ports

Ce n'est qu'un EXEMPLE. Certains diront que leur machine tourne avec moins. D'autres avec plus.
Ma config, qui fonctionne bien avec 3 écrans (deux pour l'affichage, un pour les gauges) en vol VFR à 1000 pieds:

Processeur: AMD Vishera FX-4300
Carte graphique : CPVCR7260X AMD Radeon R7 260X 2GB GDDR5 PCI Express 3.0
DD: 500 GB
RAM: CPRM8000 8GB Kit (2 x 4GB) DDR3 SDRAM Performance Gaming Memory
DualHead2Go pour relier les deux écrans (TV)
Hub USB x2        10 ports hub USB 3.0 boîtier en aluminium

Je n'en dirai pas plus sur le sujet, si vous voulez creuser la question ce ne sont pas les topics qui manquent sur le forum...

http://www.pilote-virtuel.com/img/members/9578/Imageordi.jpg

Hors ligne



#39 [↑][↓]  26-05-2015 00:31:32

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Le matériel est déballé, Simone fait la gueule parce qu'elle commence à comprendre que tout ça coûte cher, on branche.

- Pour moi ce sera Windows 7. Plus stable que 8 à mon humble avis.
- Après des premiers essais avec FSX, j'ai choisi P3D parce qu'il continue à être développé. ET il est beau.
(pas de polémique à ce sujet, c'est une question de goût, de culture, chacun son trip..)
- Pour afficher simplement les gauges, j'utilise Panel Builder. Petit programme simple, léger, pas trop cher. Il existe une extension (payante) C172.
- FSUIPC est incontournable, avec sa licence. Pour faire causer les modules avec P3D. Pour être plus clair, pour lorsque j'appuie sur le bouton de mon tableau de bord, le même bouton dans P3D est appuyé. Voir les nombreux topics à ce sujet dans le forum.

C'est tout. Déjà là, ça peut fonctionner.

Mais on en veut toujours plus. Alors il y a des addons super cools comme ORBX global, puis vector. France VFR. ATC en français. Et plein d'autres, parfois gratuits.

Hors ligne



#40 [↑][↓]  26-05-2015 01:37:03

Bobonhom
Pilote Virtuel
Membre donateur
Lieu: Les Laurentides Québecoise
Date d'inscription: 24-04-2012
Renommée :   115
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Très belle réalisation soignée, superbe travaille de finition eusa_clapeusa_clapeusa_clapeusa_clap

Un C172 pour les nuls certes, mais un C172 de luxe wink


Il te manque juste une petite finition/moulure à mettre par dessus le tissu agrafé wink

Dernière modification par Bobonhom (26-05-2015 01:39:24)


https://i.goopics.net/oYwXe.jpghttps://i.goopics.net/4Wd7b.jpghttps://i.goopics.net/20XRJ.jpg

Hors ligne



#41 [↑][↓]  26-05-2015 02:23:21

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Merci Bo

Effectivement le fauteuil fait un peu brouillon...
Je vais y réfléchir! Faudrait aussi que je le mette sur rails, parce que c'est délicat de se glisser dans le cockpit...

Hors ligne



#42 [↑][↓]  26-05-2015 03:10:02

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

it's a kind of magic

Comment ça marche? comme dirait l'autre.

1/ Allumer l'ordi

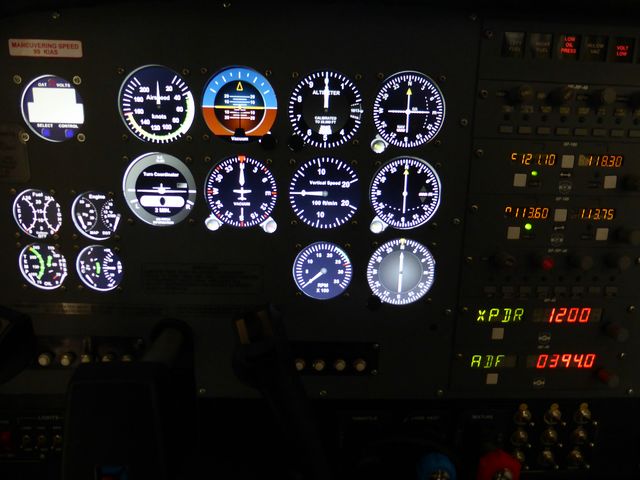

2/ Lancer Panel Builder. Allumage des gauges. Elles ne sont pas encore actives (tout est à zéro)


http://www.pilote-virtuel.com/img/members/9578/P1140770-640x480.JPG

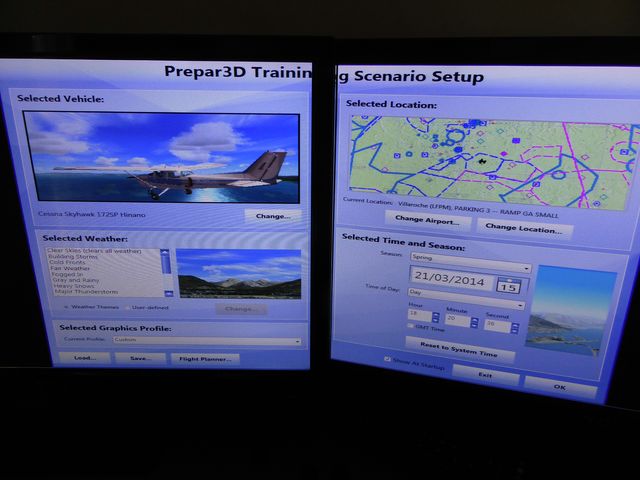

C'est beau mais on en veut plus. 3/Double clic sur P3D. Tu sens le frisson qui chatouille la nuque?

http://www.pilote-virtuel.com/img/members/9578/P1140769-640x480.JPG

OK, tu choisis l'avion qui tue, sur l'aérodrome de ton quartier, à minuit trente, avec un ouragan de folie qui t'arrive dessus. On n'est pas là pour enfiler des perles.

Si maman appelle pour dîner, c'est mort. Sinon, clic sur OK.

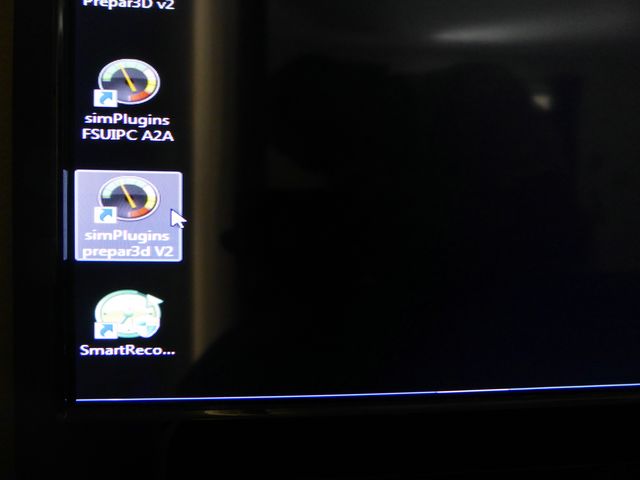

Puis 4/ lance ça:

http://www.pilote-virtuel.com/img/members/9578/P1140766-640x480.JPG

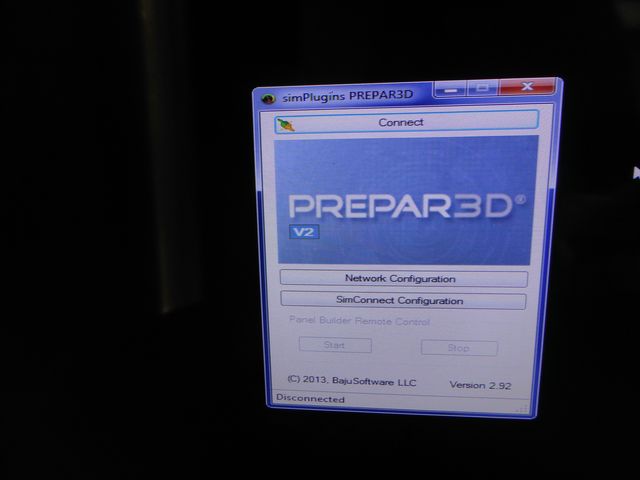

Tu connectes à P3D:
http://www.pilote-virtuel.com/img/members/9578/P1140767-640x480.JPG

Les gauges s'animent:

http://www.pilote-virtuel.com/img/members/9578/P1140772-640x480.JPG


ET LA C'EST PARTI !
Les problèmes de réchauffement climatique, de guerre atomique, de patron relou, TOUT disparait comme par magie, et te voilà aux manettes de TON avion, en 3D, heureux comme un gosse. Va traîner dans le grand canyon, t'y croiseras Pat qui fait des loopings, monte au FL 30000000 tu trouveras Willswing et Bo qui se tirent la bourre, fais du VOR à VOR au ras des paquerettes, c'est moi que tu croiseras.
Elle est pas belle la vie?

Hors ligne



#43 [↑][↓]  26-05-2015 11:22:01

faux-avion
Copilote
Lieu: Quelque part
Date d'inscription: 06-05-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Super !
Tu m'a donné envie de continuer la construction de mon C172 ! wink

Nicolas


L'hélice devant l'avion est un gros ventilateur conçu pour garder le pilote au frais. Lorsqu'il s'arrête, vous commencerez à avoir chaud... Il est donc important de le faire fonctionner en permanence durant le vol.

Hors ligne



#44 [↑][↓]  26-05-2015 12:37:40

willswings
Copilote
Lieu: LFMU(34)
Date d'inscription: 25-07-2013
Renommée :   18
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Oui des fois on a besoin d'une motivation , c'est dur moralement quelques fois et on perd courage . c'est pour cela qu'il faut partager son "oeuvre" pour soutenir et être soutenu ;-)

Hors ligne



#45 [↑][↓]  26-05-2015 13:09:54

faux-avion
Copilote
Lieu: Quelque part
Date d'inscription: 06-05-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

J'oubliais : Merci beaucoup pour les inscriptions du cockpit ! wink
Tu les as imprimées sur du papier transparent adhésif ?

Dernières petite question à propos de panel builder : au début du post tu dit que tu as pris la scie cloche que tu avais sous la main pour découper les gauges, alors est-ce que ça signifie qu'on peut agrandir ou diminuer les gauges Panel Builder à sa guise ? En fait je te demande ça pour être sûr avant de l'acheter...

Encore merci et bravo eusa_clap

Nicolas


L'hélice devant l'avion est un gros ventilateur conçu pour garder le pilote au frais. Lorsqu'il s'arrête, vous commencerez à avoir chaud... Il est donc important de le faire fonctionner en permanence durant le vol.

Hors ligne



#46 [↑][↓]  26-05-2015 21:02:29

Bobonhom
Pilote Virtuel
Membre donateur
Lieu: Les Laurentides Québecoise
Date d'inscription: 24-04-2012
Renommée :   115
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Oui, faux avion, tu les place ou tu veux, de la grandeur que tu veux....

Sur un fond noir ou de la couleur de ton choix, ou sans fond pour placer un cache devant...

Tu peux aussi afficher que le cadran, ou avec les vis et bezel...

Ou encore sur un image de fond de ton cru, pour le cache du pôvre wink

Ce logiciel est tous simplement génial, fluide et ayant très peu d'impacte sur la FPS...

Une image avec mon cache de test temporaire: Tu remarquera que j'utilise 4 diamètres différents:

http://img11.hostingpics.net/pics/354325ComparaisonVue01.jpg


Ou encore, en ce traficotant une jolie photo du simu et adaptée sur mesure à l'avion choisi:

http://img11.hostingpics.net/pics/586663B134380.jpg
Ici, j'utilise que les cadran sans vis, les vis sont celles de la photo...

Dans mon projet final, mon cache sera sur velcro genre, pour vite enlever lors des ballades avec mes rares autres avions, comme le Ti-Bush:

http://img4.hostingpics.net/pics/858296CFRFT0099B133812.jpg
Ici, j'utilise que les cadran avec vis et bezel, j'ai donc fait un fond sans...



Tu vois, pour le Ti-Bush, j'ai 25 jauges actives, 3 écrans et tout le reste du matos sur même ordi, sans problème...

Par-contre, il faut savoir que sur certain avion, qui utilisent de valeurs tierce, ça marchera peut-être pas... Comme sur mon CAT... J'aimerais tant qu'il fasse un Add-on pour les gauges moteur de mon CAT d'ailleurs, ah si je parlais anglais, je me risquerais une une petite demande wink

Pour savoir à peu près tout sur Panel Builder, na pas oublier l’excellent topic de C6_Pat

» PANEL BUILDER : l'anti prise de tête pour Simpiteur



Bon vol!

Dernière modification par Bobonhom (27-05-2015 18:24:02)


https://i.goopics.net/oYwXe.jpghttps://i.goopics.net/4Wd7b.jpghttps://i.goopics.net/20XRJ.jpg

Hors ligne



#47 [↑][↓]  26-05-2015 21:38:54

Bobonhom
Pilote Virtuel
Membre donateur
Lieu: Les Laurentides Québecoise
Date d'inscription: 24-04-2012
Renommée :   115
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Tiens j'ai décidé de retransmettre le lien de la suite de cette réponse, pour ne pas trop pollué ce topic...

C'est mes 4 templates en exemple pour plus d'idées sur ce que peut faire Panel Builder

À voir ici: http://www.pilote-virtuel.com/viewtopic … 98#p742498

Dernière modification par Bobonhom (26-05-2015 22:05:51)


https://i.goopics.net/oYwXe.jpghttps://i.goopics.net/4Wd7b.jpghttps://i.goopics.net/20XRJ.jpg

Hors ligne



#48 [↑][↓]  26-05-2015 23:40:23

cgoa-benoit
Pilote confirmé
Lieu: La Rochelle
Date d'inscription: 27-07-2011
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

très belle réalisation...merci


http://img15.hostingpics.net/pics/373238banmailCGOA.gif
http://www.aircockpit.com/signatureAIRCOCKPIT.jpg

Hors ligne



#49 [↑][↓]  27-05-2015 00:13:36

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

Pour Panel Builder, tout est dit.. j'illustrerai juste la simplicité du logiciel en ajoutant que pour agrandir ou rétrécir une gauge il suffit de jouer avec la molette de la souris... Toujours avec la souris, on les déplace à sa guise sur l'écran. Si on a plusieurs écrans, elles passent de l'un à l'autre comme les fenêtres. Simplissime...
Satisfait du positionnement et de la taille? Un clic droit, "lock" et plus rien ne bouge.

Dernière modification par jack987 (10-06-2015 03:46:25)

Hors ligne



#50 [↑][↓]  27-05-2015 04:05:07

jack987
Elève Pilote
Lieu: France
Date d'inscription: 17-08-2014
Renommée :
Site web

Re: [P3D]Construire un C172 pour les nuls - Plans et photos

faux-avion a écrit:

J'oubliais : Merci beaucoup pour les inscriptions du cockpit ! wink
Tu les as imprimées sur du papier transparent adhésif ?

Oui, imprimé sur du transparent autocollant.
L'embêtant c'est qu'on ne peut pas imprimer des lettres blanches...
Je crois que je vais me faire faire des décalcomanies sur internet... un jour...

Hors ligne



Pied de page des forums

Maintenance informatique Lausanne
