Ah oui, bonne idée Mameloose ! J'avais pas pensé à la perceuse, j'ai tellement l'habitude de visser directement pour des petits trucs....
Merci !

Merci Christian !
Je peux dorénavant mettre résolu à cette question con

Nicolas

Dernière modification par faux-avion (04-06-2015 18:24:23)

Doublon...... Désolé...

Dernière modification par Bobonhom (04-06-2015 21:34:42)

Attention, moi je me référé au contre-plaqué à plancher ici au Québec, votre CTP, connais pas

Où du moins appeler comme ça



Du plywood de construction, pour les plancher... Il est moins cher car qu'un seul coté FINI...


Si votre plywood est pris dans un sandwich d'un matériaux plus noble (bois de qualité, plastique, etc...), alors là oui, il peut être dur de partir les visses on le dit contre-plaqué de finition... Peut-être ce que vous appelé CTP ???



Un contreplaqué étant un laminée de multi-coude de bois, et peut être fais de bois dure oui, mais c'est pas ce qu'on emploie en construction, trop cher... On réserve ça au meuble genre...


Si les vis sont trop dure à faire pénétrer, c'est que tu as peut-être pas les bonnes

Voici une vis à plancher:


Alors que ça, dont je doute que tu as pris pour tes équerres pénètre très mal le bois:

Visseuse ou perceuse à batterie font l'affaire pour visser les vis... Je préfère une perceuse, moteur plus fort...


En construction de charpente de bois, on emploi maintenant le clou gommé sur cloueuse à l'air, c'est ultra rapide au montage et je te jure que c'est oui très dure à défaire

Pour un projet comme les nôtres, la vis reste préférable...


Pour tes équerres, tu m'en reparlera dans quelques années    Quand le vis auront pris du jeux

On de sert pas d'équerre pour monter une structure solide, désolé

Tu dis solide, mais je suis sur qu'il y a un peu de champs-branlant , surtout latéralement...

Bon ton plywood peut racheter le coup, si tu fais ce qu'il y a à faire... Ta structure en deviendra une de type monocoque


Sinon, juste à regarder je vois de suite une grosse faiblesse structurelle, surtout latéralement... à toi de rectifié le tir


Bonne chance!

Dernière modification par Bobonhom (05-06-2015 20:32:10)

Comme je te dis, d'avant en arrière, pas de problème, ton contreplaqué que j'imagine, tu visera par le dehors donc sur le coté du plancher, fera la job de solidification...

Latéralement, bin là ça dépend de comment tu fait...

Déjà, les X et les croisillons, donne beaucoup de rigidité à une structure...

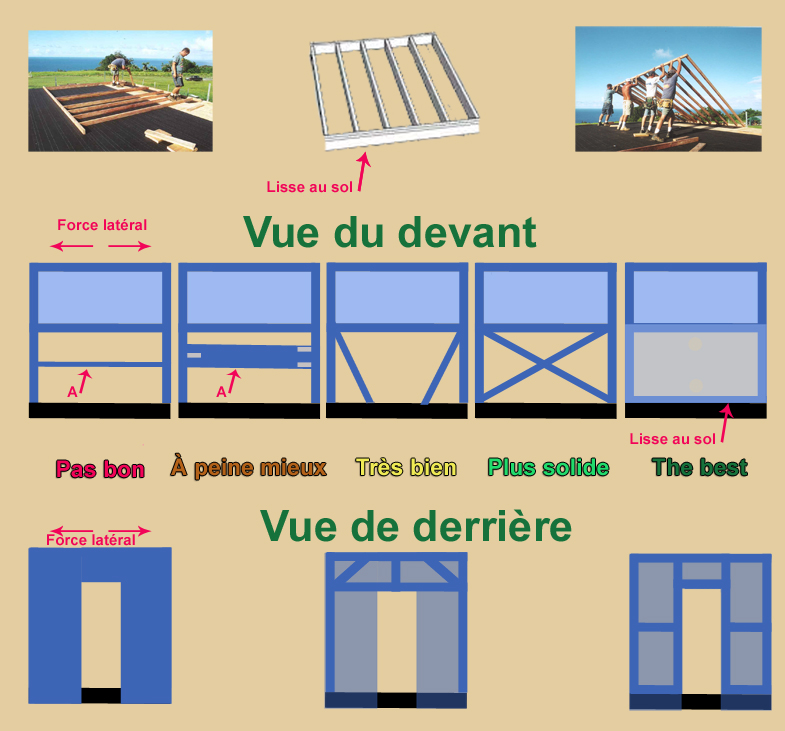

Finalement je t'ai fais une petit croquis...




Tout en haut, la technique simple pour monter une structure portante... On fait la carrée au sol, puis au monte, c'est la lisse de sol qui permet de relier au plancher, et HOP pas d'équerre requises Et d'une solidité à toute épreuve, on fait les maisons ainsi

================================================================

Maintenant au milieu, en vue de devant:  Ton meuble qui recevra tout le matos, ce doit d'être très solide...

Le morceau de bois (A) que tu as mit en place, ne sert à rien pour rigidifier latéralement, encore si tu l'avais mis dans le bon sens et en doublant les équerres, ça aurait été un peu mieux...

Pour contraindre ces forces latérales, les travers reste une excellent solution, le X est le top du croisillon car tu peux les fixer ensemble au croisement, un seul X et aucun champs-branlant garantie

La meilleur solution est de mettre une lisse au sol et de fermé le tout avec un contreplaqué qui tu vissera tout le tour, tu pourras y pratiquer des ouverture pour le filage au besoin...

================================================================

Puis quelques idée pour le derrière, si tu veux y faire une porte, tu peux simplement fermé du feuille de contreplaqué dans laquelle l'ouverture est pratiqué et que tu vissera aussi dans le coté du planché

Mais encore là, une structure en arrière, donne un max de rigidité et solidité

Dernière modification par Bobonhom (05-06-2015 22:15:17)

C est du lourd... Etienne

Etienne, évite les remarques désagréables à 2 balles, merci

Bo, le problème c'est pas que je veux pas les fixer direct à la charpente mais c'est surtout que je peux pas vraiment...
J'explique : si je fixe les tasseaux de la structure à l'extérieur de la charpente, quand je fixerai les panneaux de CTP, il y aura donc un écart entre le plancher et le panneau. Cet écart sera de la largeur du tasseau...
J'ai un flash : à l'extérieur mais pourquoi pas à l'intérieur ?
Montage (moche) sur un coin pour m'expliquer :

Les trucs violets sont des vis, oui des vis
La partie hachurée en rouge serait éventuellement l'endroit où je découperai un carré pour y mettre un tasseaux de  la structure accroché par les vis.. Petit inconvenient (même gros), je ne pourrai ainsi pas fixer plus tard la planche arrière...
Alors, découper la charpente pour pouvoir fixer les tasseaux au bord, j'ai peur que ça la fragilise et que le tasseau ne soit moins solidement fixé..

En fait Bo, c'était sûrement ton idée de départ mais tu sais que je suis un peu lent à la détente moi
MERCI ENORMEMENT POUR TON SUPER SCHÉMA DE OUF

Je vais me débrouiller tout seul maintenant, ça ira

Je pense faire des X pour la structure, faudra juste que je réfléchisse comment faire la jonction
Nicolas
