D'apres les impressions ecran... c'est une idée comme une autre mais,

ne serait ce pas clutch_engage qui gere la LED???

Un petit chagrin, si on peut me consoler c'est cool, pourquoi quand le clutch_ratio = 0.7~
le Clutch_SW est à 0 et non à 1? C'est quand on le passe à 1 que le clutch start to engage? non?

Bonjour, merci, bonne santée.

L'alim fourni bien du PLUS 5v. je me suis basé sur la polarité du condensateur à coté du slot tension sur la master. On est d'accord que le plus du condensateur se connecte au plus de l'alim?

L'alim est egalement stabel. Le probleme avec une alim externe c'est que le 0 et le plus 5 sont différent de ceux de l'usb(PC).
Et dans ma jeunesse je me souviens avoir deja alimenté des cartes elec avec une alim réglable et sur cette meme carte brancher un usb PC pour communiquer. Mais le montage était prévu pour...

Y aurait il un schema electrique de l'expension pour verifier que l'usb est protégé electriquement?

non rien n'est reste branché cette nuit, j'aurais peut etre du..?

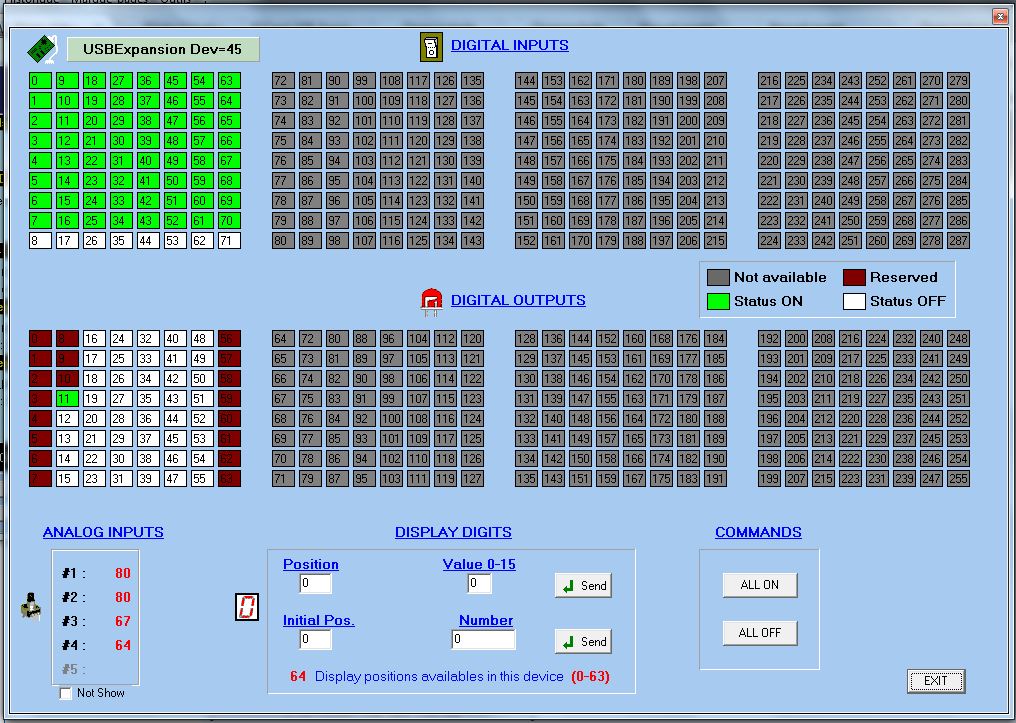

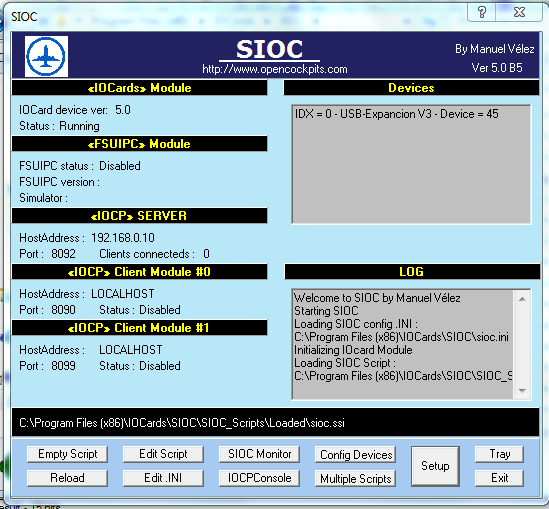

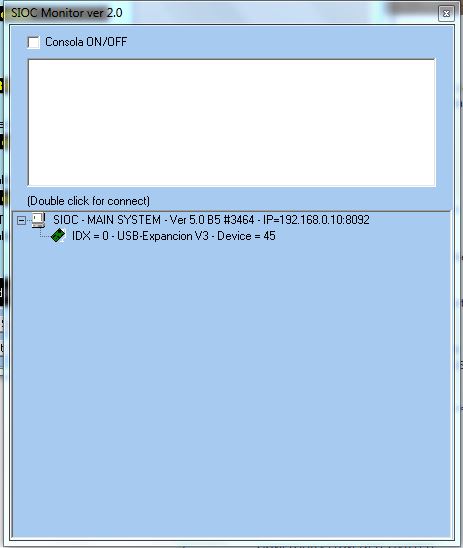

voici les impressions ecran

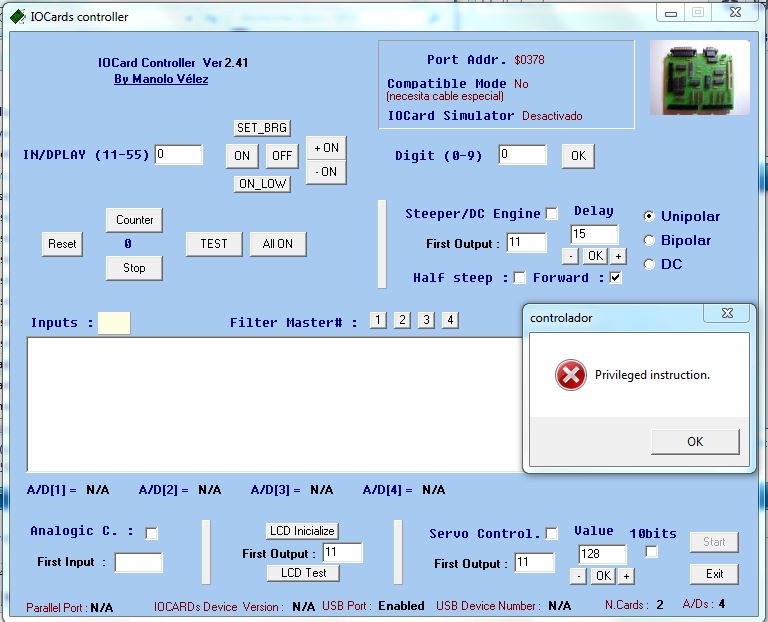

Alors j'ai lancé Controlador.exe.
Il ne la reconnait pas je pense. Les bouton sont actif contrairement au debut de matiné. J'ai desinstallé et reinstallé sioc.
Mais controlador ne reconnais pas la carte. meme sans les inout.

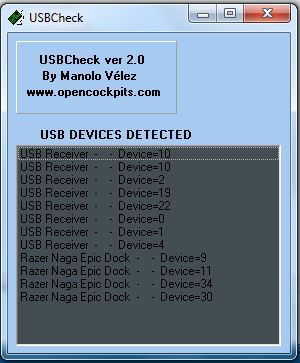

Je vais chercher apres ce soft usb opencockpit.

Re Bonjour.
Etant partis dormir de bonne humeur hier soir je vous en remerci encore.

Mais comme en electronique chaque jour est un nouveau jour.

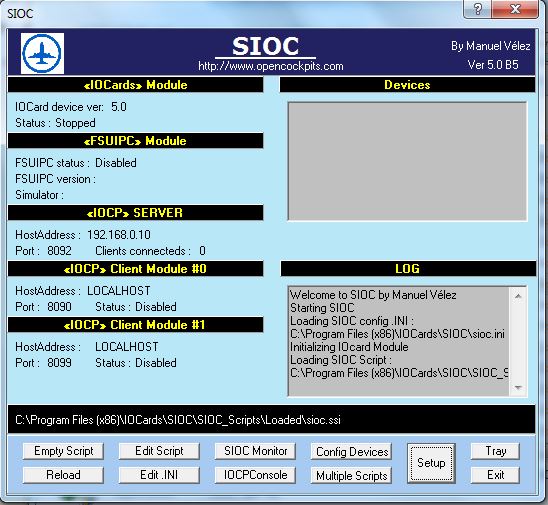

Ce matin ca ne marche PLUS!!!!
Pourtant je n'ai rien changé pendant la nuit...? Conflit USB? Alimenter la carte avant de brancher l'usb? l'inverse?

Avez vous deja eu ce probleme?

Je dois tout de meme preciser qu'aujourd'hui il fait gris. Hier le temps etait plus sec et moins venteux, ca joue?

pour le 45 dans le .ini ok mais comment mon USB a un numero de 45?
c'est dans windows system ou dans sioc ce USB sur 45?

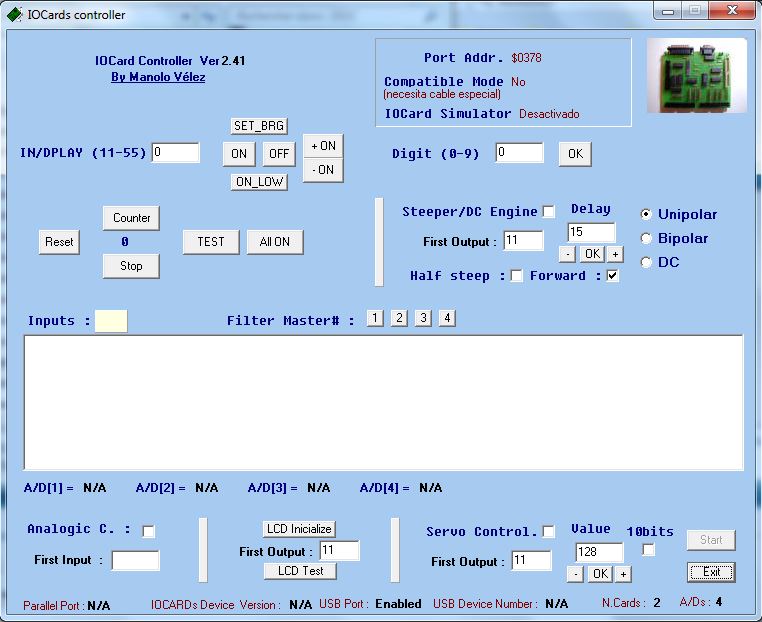

J'ai lancé le controlador.exe sans modifier le controlador.ini et je n'ai pas tout compris mais en cliquant sur TEST la led clignote physiquement 4 ou 5 fois. En revanche dans la fenetre texte, le numero des broches n'est pas fixe du tout par moment. on dirait que les etats des broches changent non stop.

sioc.ini

[ Fichier des configuration pour SIOC ]
[ Les lignes entre crochets comme celle-ci sont des commentaires ou des exemples ]
[ Adapatation française de Pierre Brandeis - détails sur www.simubaron.new.fr

[************** SIOC ***************]

[ port IOCP port ]
IOCP_port=8092

[ Temps de réponse max pour les paquets IOCP ]
IOCP_timeout=4000

[ Sioc est réduit en icône dans la  barre des tâches au démarrage]
Minimized=No

[ Delai pour les variables toggles (Project Magenta) ]
toggle_delay=20

[ Fichier à exécuter ( à remplacer par le nom de votre programme) ]
CONFIG_FILE=C:\Program Files (x86)\IOCards\SIOC\SIOC_Scripts\Loaded\sioc.ssi

[************** MODULE IOCARDS ***************]

[ Desactiver le module IOCards ]
IOCard_disable=No

[ Utiliser le port LPT (parallle) dans IOCards ]
IOCard_LPT=No

[------------- CONFIGURATION DES CARTES -------------]

[ Master Card ]

[ MASTER=(Device index),(Type),(Nombre de cartes),(Numero de Device) ]

[ Device index : Index utilisé dans les variables SIOC comme "device" (dispositivo dans ConfigSioc), c'est la carte à utiliser dans l'instruction SIOC ]
[ Mettez 0 s'il n'y a qu'une seule carte ; dans ce cas il n'est pas nécessaire d'inclure le numéro de device dans l'instruction SIOC, car la valeur par défaut de l'index est 0. S'li y en a plusieurs, les numéros sont libres mais doivent être différents pour chaque carte Master ]

[ type = 0 : Master Card Emulator ]
[ type = 1 : Master Card connectée directement au port parallèle ]
[ type = 2 : Master Card connectée au port parallèle via un câble de compatibilté ]
[ type = 3 : Expansion Card connectée connectée au port parallèle ]
[ type = 4 : Carte USBExpansion utilisée]
[ type = 5 : module Opencockpits MCP ]
[ type = 6 : Carte USBOutputs et non pas carte Master]

[ Nombre de cartes = Nombre de Master cards connectées, de 1 à 4 pour les cartes Expansion, 1 pour une Master connectée directement ou pour l'Emulator ]

[ Numéro de Device = 0 pour l'Emulator ou pour la première carte USB Expansion détectée, l'adresse du port parallèle s'il est utilisé, ou le numéro de device (tel que renvoyé par la fenêtre de SIOC ou de USBCheck)s'il y a plusieurs USBexpansion card ; dans ce cas, il faut autant de lignes Master que de cartes Expansion connectées ]

[ Par exemple, une Master Card Master Card connectée directement au port parallèle : ]
[ MASTER=0,1,1,$0378 ]

[ [ Par exemple, deux cartes USBExpansion, de numéro de device 22 et 23 reliées respectivement à 3 et 2 Master cards ]
[ MASTER=0,4,3,22 ]
[ MASTER=1,4,2,24 ]

[ Pour utiliser l'Emulator de Master card ]
[ MASTER=0,0,1,0 ]

[ Une seule USBExpansion card connectée, avec une seule Master Card dessus ]
[MASTER=0,4,1,0]

MASTER=0,4,1,0

[ Autres cartes ]
[...............................]

[ Nom_de_la_carte=(Device index),(Numéro de Device) ]

[ Index Device: numéro à indiquer dans l'instruction SIOC pour différencier les cartes d'un même type quand il y en a plusieurs (paramètre Device, case Dispositivo dans ConfigSioc) ]
[ Le numéro est libre, mais doit être différent pour toutes les cartes d'un même type. Quand il n'y a qu'une seule carte, mettez 0, car cette valeur est implicite et il n'est alors pas nécessaire d'utliser le paramètre DEVICE dans l'intruction SIOC SIOC script, the default index used is 0]

[ Numero de Device = 0 s'il n'y a qu'une seule carte de ce type, numéro de Device tel que renvoyé par la fenêtre de SIOC ou de USBCheck s'il y en a plusieurs ]

[ Example de deux USBServos aux index 0 et 1, correspondant aux numéros de device 17 and 23 ]

[ USBServos=0,17 ]
[ USBServos=1,23 ]

[USBStepper=0,0]
[USBKeys=0,0]
[USBServos=1,23]
[USBRelays=0,0]
[USBDCmotor=0,0]

[ Pour les axes analogiques, indiquez dans l'instruction SIOC le numéro d'index de la carte sur laquelle se trouve l'entrée ]

[USBAnalogic=0,0]

[************** MODULE FSUIPC ***************]

[ Desactiver FSUIPC yes/no ]
FSUipcdisable=yes

[ Intervalle de rafraîchissement FSUIPC, en millisecondes ]
FSUipcRefresh=50

[************** MODULES CLIENTS IOCP ***************]

[ Delai d'initialisation quand un client est connecté, en millisecondes ]
IOCPini_delay=3000

[************** IOCP CLIENT MODULE #0 ***************]

[ Desactiver le module client IOCP yes/no]
IOCPclient0_disable=Yes

[ IP du serveur auquel doit se connecter le client IOCP ]
IOCPclient0_host=localhost

[ port IOCP client1 ]
IOCPclient0_port=8090

[************** IOCP CLIENT MODULE #1 ***************]

[ Desactiver le module client1 IOCP yes/no ]
IOCPclient1_disable=Yes

[ IP du serveur auquel doit se connecter le client1 IOCP ]
IOCPclient1_host=localhost

[ port IOCP client1 ]
IOCPclient1_port=8099

[************** SOUND MODULE ***************]

[ Fichiers son ]

[ Desactiver le module de son yes/no ]
Sound_disable=yes

[ Volume general du son 0-100 ]
Volume=100

[ mettez '*' devant le nom du fichier sont pour le jouer en boucle ]

[ Sound=fichier_son,fréquence,volume,balance ]

[ fichier_son = nom du fichier à jouer]
[ frequence = 100 à 100000 0=original -1=actuel ]
[ volume = 0 à 100, -1=actuel ]
[ balance = -100 (gauche à +100 (droit,) 0=centre, -1=actuel ]

[ #1 ]
Sound=APDis.wav,-1,-1,-1

[ #2 ]
Sound=*outermk.wav,-1,-1,-1

[ #3 ]
Sound=*hello.wav

[************** MODULE EMULATEUR DE CLAVIER ***************]

[ Nom de la fenêtre à laquelle envoyer la touche clavier ]
[window = "Project Magenta Glass Cockpit - Build 396" ]

window =a.txt - Bloc de notas

[ Assignation des touches]

#1=\B\A
#2=B
#3=C
#4=D
#5=E
#6=F
#7=G
#8=H
#9=I
#10=J
#11=K
#12=L
#13=M
#14=N
#15=O
#16=P
#17=Q
#18=R
#19=S
#20=T
#21=U
#22=V
#23=W
#24=X
#25=Y
#26=Z
#27=1
#28=2
#29=3
#30=4
#31=5
#32=6
#33=7
#34=8
#35=9
#36=0
#37=<
#38=,
#39=.
#40=-
#41=*
#42=+
#43=//
#44=/0
#45=/1
#46=/A
#47=
#48=
#49=
#50=
#51=
#52=
#53=
#54=
#55=
#56=
#57=
#58=
#59=
#60=
#61=
#62=
#63=
#64=
#65=
#66=
#67=
#68=
#69=
#70=
#71=
#72=
#73=
#74=
#75=
#76=
#77=
#78=
#79=
#80=
#81=
#82=
#83=
#84=
#85=
#86=
#87=
#88=<a
#200=<b

[ End of File ]
[ --- SIOC Autoconfig Devices Ver 5.0 B5 ==> 30/12/2015 13:33:15 <== ----]
[MASTER=0,4,0,45]

[ --- SIOC Autoconfig Devices Ver 5.0 B5 ==> 30/12/2015 13:34:01 <== ----]
[MASTER=0,4,0,45]

[ --- SIOC Autoconfig Devices Ver 5.0 B5 ==> 30/12/2015 13:34:35 <== ----]

Salut à tous.
En fait le matériel est chez moi.

J'aimerais bien revenir à la question de mameloose avant relancer tout le bousin.
ah ? et tu as cablé comment la master et l'expension ? tu as un cable imprimante ou juste tu as lié les cartes entre elles ?

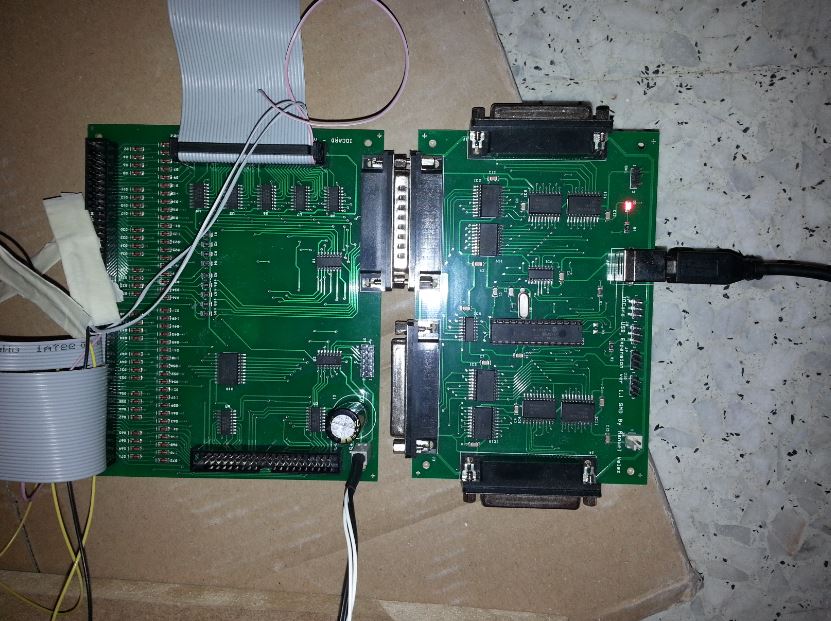

en fait elle sont connectées directement entre elle, connecteur à connecteur.
Y aurait il un croisement de fil dans les napes? au quel cas on aurait fait un petit court circuit 5v -> 0???
ce qui expliquerait la bataille 0 5 v sur les entrées.

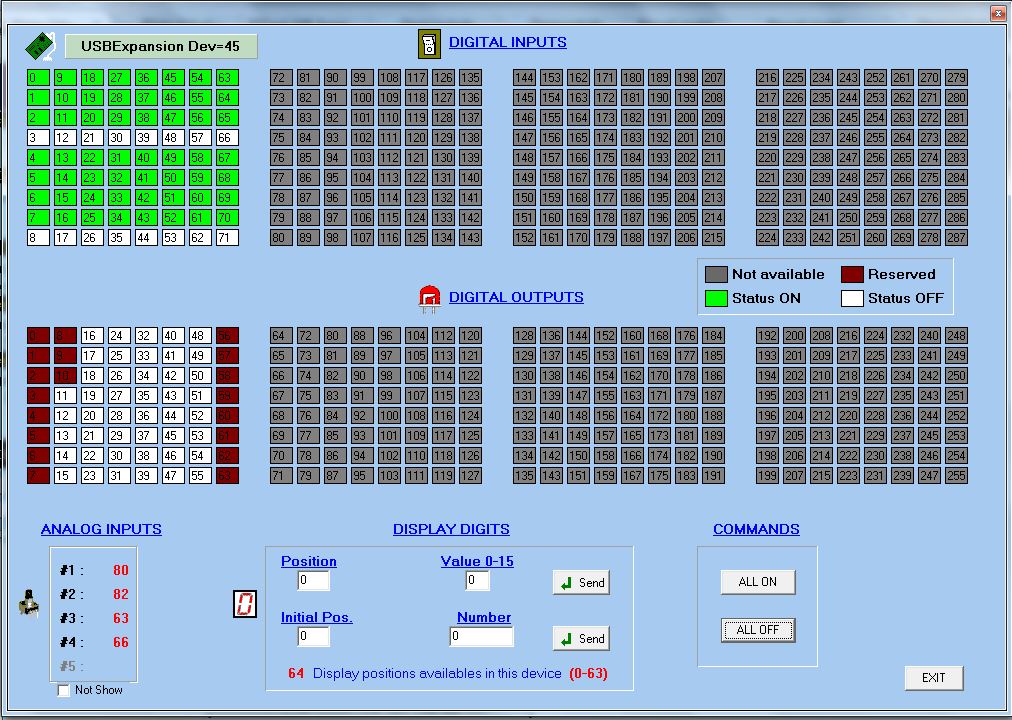

petite chose etrange, les sorties, elles, semblent bien à 0 ou 5 v stable selon si on clear all ou light all (meme si la led ne s'allume pas du tout.)

Pour le coté soft, je vais voir ce qui marche ou pas. je vous tiens au courant.
