[MSFS] Simulateur de Vent avec 2 ventilateurs de PC 12 V

michelcoogan · [↑]

Bonjour,après des recherches sur les simu de vent, j'ai décidé de me lancer.

J'ai put récupérer 2 ventilateurs que j'avais dans une caisse de PC, 2 DC 12 V , 7,4 W en tres bon état (des Sunion Maglev)

Un ami m'avais donné une carte arduino ELEGOO Mega2560 R3, et du coup j'avais avec ca ma base pour chercher à coder et brancher tout ca !

Je souhaite l'utiliser sur FlyPT Mover, logiciel que j'utilise déja pour mon fauteuil 2 DOF (celui a moins de 400 euro, déja posté ici )

Donc par curiosité, j'ai demandé a ChatGPT de me donner un code pour controler 2 ventilateurs PC pour fly, et voici le résultat .... pour ma part je trouve cela impressionnant, je dois tester cela dimanche, quand j'aurais branché le controleur moteur sur l'arduino mais déja rien qu'en lisant cela me parait bon ! Ca m'effraie de voir les capacités de ChatGPT tout de même......

Code Arduino :

// Définir les broches PWM pour les ventilateurs
const int fan1Pin = 9;
const int fan2Pin = 10;

// Variables pour stocker les vitesses des ventilateurs
int fan1Speed = 0;
int fan2Speed = 0;

void setup() {
// Initialiser la communication série
Serial.begin(115200);

// Configurer les broches des ventilateurs en tant que sorties
pinMode(fan1Pin, OUTPUT);
pinMode(fan2Pin, OUTPUT);

// Initialiser les ventilateurs à l'arrêt
analogWrite(fan1Pin, 0);
analogWrite(fan2Pin, 0);
}

void loop() {
// Vérifier si des données sont disponibles sur le port série
if (Serial.available() > 0) {
// Lire les données entrantes
String data = Serial.readStringUntil('\n');

// Analyser les données reçues
if (data.startsWith("FAN1:")) {
// Extraire et convertir la vitesse du ventilateur 1
fan1Speed = data.substring(5).toInt();
// Limiter la vitesse entre 0 et 255
fan1Speed = constrain(fan1Speed, 0, 255);
// Ajuster la vitesse du ventilateur 1
analogWrite(fan1Pin, fan1Speed);
} else if (data.startsWith("FAN2:")) {
// Extraire et convertir la vitesse du ventilateur 2
fan2Speed = data.substring(5).toInt();
// Limiter la vitesse entre 0 et 255
fan2Speed = constrain(fan2Speed, 0, 255);
// Ajuster la vitesse du ventilateur 2
analogWrite(fan2Pin, fan2Speed);
}
}
}

Pour l'instant j'en suis donc a 8 euro de convertisseur 24 V - 12 V (l'alim que j'ai pour mon fauteuil est de 24 V et j'ai un emplacement libre donc je voulais pouvoir l'utiliser en lieu et place d'une nouvelle alim, avec un convertisseur ca doit faire l'affaire) et 12 euro de controleur double moteur pour arduino, le reste etant gratuit !

A 20 euro le simu de vent, pour l'instant c'est pas mal !

En photo voici pour l'instant les éléments que je vais utiliser :

Reste des dflecteurs a trouvé ou faire, et voir comment je fixe tout cela sur mon fauteuil..... et si le code fonctionne bien sur !!!

Dernière modification par michelcoogan (10-08-2024 15:51:54)

Barnstormer · [↑]

Il te faut des déflecteurs qui accélèrent (canalisent) le flux d'air sinon l'effet risque d'être trop faible, peut être en impression 3d.

Dernière modification par Barnstormer (19-07-2024 22:37:47)

Marcstrasb · [↑]

Quant à moi j'admire l'ingéniosité du système !

michelcoogan · [↑]

Ca y est j'ai put tester, mais avec simhub pour les jeux de voiture.... le code ne fonctionne pas pour l'instant sur FlyPT mover, mais des sources existent sur :

https://www.xsimulator.net/community/th … 869/page-2

Pour le coup simhub devient tres intéressant, pour information il commence a gérer les plateforme dynamique, les basshakers, les moteurs (n importe lesquels), le vent, les diodes, tout ce qui est de loin ou de pret commandable ! Manque plus qu'un module FS2020 et il serait parfait...

Je vais voir pour faire réaliser les deflecteurs par mon frere qui est équipé d'une imprimante 3D, et chercher 2 bouts de tuyaux pour diriger le flux correctement, mais déja tout fonctionne pour une trentaine d'euro et c'est déja bien !!!

Des que c'est en place sur mon simu, je vous fait des photos

Barnstormer · [↑]

Pour l'aviation , en tout cas avec Simracing (je ne sais pas avec Simhub) le système a un petit défaut :
Les turbines sont gérées par la vitesse de déplacement , ça c'est bien , mais pas par le moteur , ça c'est beaucoup moins bien ..
Donc si tu démarres ton biplan à cockpit ouvert et bien pas de flux d'hélice tant que tu ne roules pas sur la piste !
Il y a un réglage possible qui permet de garder un souffle mini (par exemple 10 ou 20 %) mais là si tu coupes le moteur tu as les ventilos qui continus de marcher .. pas très bon pour l'immersion.
Si tu trouves une solution dit le moi , pour l'instant j'ai gardé en plus un petit ventilo avec un inter contre le siège pour simuler la fonction, je l'actionne au démarrage du moteur et le coupe dès le roulage.

Dernière modification par Barnstormer (23-07-2024 09:27:50)

michelcoogan · [↑]

Barnstormer a écrit :

Pour l'aviation , en tout cas avec Simracing (je ne sais pas avec Simhub) le système a un petit défaut :
Les turbines sont gérées par la vitesse de déplacement , ça c'est bien , mais pas par le moteur , ça c'est beaucoup moins bien ..
Donc si tu démarres ton biplan à cockpit ouvert et bien pas de flux d'hélice tant que tu ne roules pas sur la piste !
Il y a un réglage possible qui permet de garder un souffle mini (par exemple 10 ou 20 %) mais là si tu coupes le moteur tu as les ventilos qui continus de marcher .. pas très bon pour l'immersion.
Si tu trouves une solution dit le moi , pour l'instant j'ai gardé en plus un petit ventilo avec un inter contre le siège pour simuler la fonction, je l'actionne au démarrage du moteur et le coupe dès le roulage.

Trés intéressant, car en effet ca ne bouge que si tu roules.... je vais regarder, je commence a peine mes tests !!!
Et je dois pomper le code de simhub pour le convertir pour fly PT mover, avec fly je pense qu'il y a plus de possibilité justement car tu peut décrire un état au sol et en vol, donc le faire démarrer selon tes conditions.

Ci-joint la 1er vidéo avec test simhub et project cars 2, en attendant de le faire sur FS2020 :

Ventilos gérer par Simhub - 1er essai

Ils leur faut quand même une tension élevé même au repos (j'ai mis 50 % de puissance), sinon les ventilos ne démarrent pas, j'avais lut que c'étais normal pour combattre l'inertie des aimants.

En tout cas simhub devients trés intéressant, cela devient une boite a outils complète... plus que les modules DCS et FS pour faire plaisir a tout le monde !

michelcoogan · [↑]

Et comme promis les photos des branchements.

Dernière modification par michelcoogan (15-08-2024 23:09:01)

michelcoogan · [↑]

Et pour ceux que cela intéresse les liens vidéos qui m'ont permis de configurer correctement simhub, c'est au final tres simple !

https://www.youtube.com/watch?v=7fEaeoB … l=amstudio

https://www.youtube.com/watch?v=bZDzh6D … ssimracing

En anglais, mais avec les sous-titres francais trés bien !

Plus qu'a adapter le code a FlyPT Mover pour le faire fonctionner avec FS2020.

michelcoogan · [↑]

Alors ca y est j'ai enfin trouvé le bon code (1 bonne semaine pour comprendre comment tout s'imbrique....) :

Vous le trouverez sur le lien suivant (impossible de mettre ici le code en entier, il me sort une erreur....) :

code arduino 2 ventilos avec flypt Mover

Avec ce code et la photo de flypt mover vous pouvez contrôler les 2 ventilateurs séparemment, droite et gauche et donc avec flyPT mover, gérer quand celui de droite s'allume, ou celui de gauche, au sol, en vol... ;)

Pour flypt mover le "Ouput string" doit être sous la forme <0><0><LWind><RWind> ou Lwind et Rwind sont vos 2 entrées droite gauche.

PS : je n'arrive plus a inserer de photo ???

michelcoogan · [↑]

Barnstormer a écrit :

Pour l'aviation , en tout cas avec Simracing (je ne sais pas avec Simhub) le système a un petit défaut :
Les turbines sont gérées par la vitesse de déplacement , ça c'est bien , mais pas par le moteur , ça c'est beaucoup moins bien ..
Donc si tu démarres ton biplan à cockpit ouvert et bien pas de flux d'hélice tant que tu ne roules pas sur la piste !
Il y a un réglage possible qui permet de garder un souffle mini (par exemple 10 ou 20 %) mais là si tu coupes le moteur tu as les ventilos qui continus de marcher .. pas très bon pour l'immersion.
Si tu trouves une solution dit le moi , pour l'instant j'ai gardé en plus un petit ventilo avec un inter contre le siège pour simuler la fonction, je l'actionne au démarrage du moteur et le coupe dès le roulage.

La solution existe sous FlyPT mover, on a une variable RPM, qu'il suffit d'addionner dans les entrées pour que même à l'arrêt si le moteur tourne il envoie du vent !

Il y a plein d'entrée possible par exemple j'ai cumulé le longitudinal speed (quand l'avion avance) avec le latéral speed, j'ai multiplié le latéral en négatif d'un coté en le laissant positif de l'autre et avec un gros gain, du coup quand tu tourne a droite ou a gauche le ventilos de droite ou de gauche souffle plus, tu peut donc sentir la différence !

C'est génial avec FlyPT mover, j'ai testé et s'est tout simplement impréssionnant !

Maintenant il me reste a monter tout ca sur le fauteuil =8

Dernière modification par michelcoogan (29-07-2024 11:28:28)

michelcoogan · [↑]

Ca y est montage réalisé en provisoire, je devais tester en situation, je dois encore fixer les ventilos sur attaches rotatives réglables, cacher les fils, et surtout souder les fils en définitif coté ventilos.

Les liens vidéos pour le montage et test en situ sur le fauteuil, et la vidéo FlytPT Mover qui peut gérer énormément d'élément différent :

https://youtu.be/TlMMIQU6jOc=amstudio

https://youtu.be/VLVb5VQbTMc=amstudio

michelcoogan · [↑]

Et quelques photo du quasi final.... marche du tonnerre !

Venilos PC - FlyPT mover 1

Ventilos 2

Il me manque encore un des venturi a gauche.

Avec ca, le buttckiker, et le fauteuil.... franchement bien

Marcstrasb · [↑]

Bravo !

Tu as un écran devant toi, ou bien tout est dans le casque VR ?

michelcoogan · [↑]

Tout est dans le casque VR, je pourrais rajouter des écrans, mais le poid nécessiterais de revoir tout le fauteuil !

Je pilote tout avec le quest 2 et ces manettes, donc en liaison directe avec on PC, pas besoin d'écran, j'ai gardé le clavier au cas (car c'est des fois plus simple pour modifier des données dans FlyPT mover).

michelcoogan · [↑]

Fauteuil terminé pour l'instant avec 2 bras articulés trouvé sur amazon pour pas cher ( 35 € pour les 2 !) .

Fonctionne toujours trés bien avec FlyPT mover, on peut même aller tres loin sur la gestion des ventilos, car flypt Mover prend en charge les variables canopy, RPM et wind !

On peut donc rouler le cokpit ouvert avec le vent et des qu'on le ferme le vent s'arrete !

A l'arrêt seul la variable Wind et pris en compte ont a donc du vent leger si il y a du vent, et des qu'on démarre l'avion, on sent le vent ! (et en biplan, bien réglé il suffit de se pencher a droite ou a gauche pour bien ressentir le vent comme si on avait bel et bien la vitre cokpit en face !).

vent1
vent2

michelcoogan · [↑]

Dernier ajout, le venturi que mon frère m'as fait avec son imprimante 3D (11 heures par pièces .... 22 heures d'impression ! ca me coute 10 euro de plastique que je dois a mon cher frère !).

Le modèle est facilement trouvable sur internet.

Fonctionne trés bien et s'ajuste nickel !

Loader · [↑]

Bonjour,

Si tu as le lien de la pièce, je suis preneur. En cherchant, je trouve des pièces qui y ressemble mais pas exactement la tienne.

michelcoogan · [↑]

Voici le lien :

Cache ventilo

Je n'ai utilisé dans mon cas que la partie 1 (il y a 3 fichiers stl de fournis, je n'ai pris que le 1er cache est mon frere la redimensionné a 12 cm cote intérieur, je n'ai même pas eu à limer ! )

Dernière modification par michelcoogan (25-08-2024 19:54:50)

Loader · [↑]

Merci

Barnstormer · [↑]

Tu peux aussi les trouver tout fait à 15 Euro
AMPLIFICATEUR DE FLUX D'AIR NOCTUA NV-AA1-12


Dernière modification par Barnstormer (25-08-2024 21:09:52)

Barnstormer · [↑]

Pour tout ceux qui sont intéressés par des simulateurs de vent et qui veulent avoir un rendu réaliste du flux d'air,
je conseille deux systèmes séparés :
un premier orienté dans l'axe du fuselage au niveau des fenêtres (ou de la limite de la bulle/parebrise pour les cockpits ouverts).
Et un second débouchant au niveau des genoux ou mieux en partie basse du panel si vous en avait un, pour pouvoir simuler le flux de la ventilation.
Pour ce second système je suis en train de le brancher sur de vraies ventilations que j'ai commandé chez Aircraft Spruce pour 27 Euros.

Dernière modification par Barnstormer (25-08-2024 21:52:37)

Jackpilot · [↑]

Good price, Wemacs usually go for much more than that!
Jack

Barnstormer · [↑]

Si vous êtes bricoleur et que vous avez le temps , je conseille la solution de michelcoogan.
Mais si vous êtes comme moi un faignant invétéré ... j'ai trouvé un système complet a un prix bien plus abordable que le mien (j'ai un SRS "Hurricane" Power Wind kit Package de simracingstudio à 300$ hors taxes et import ...)

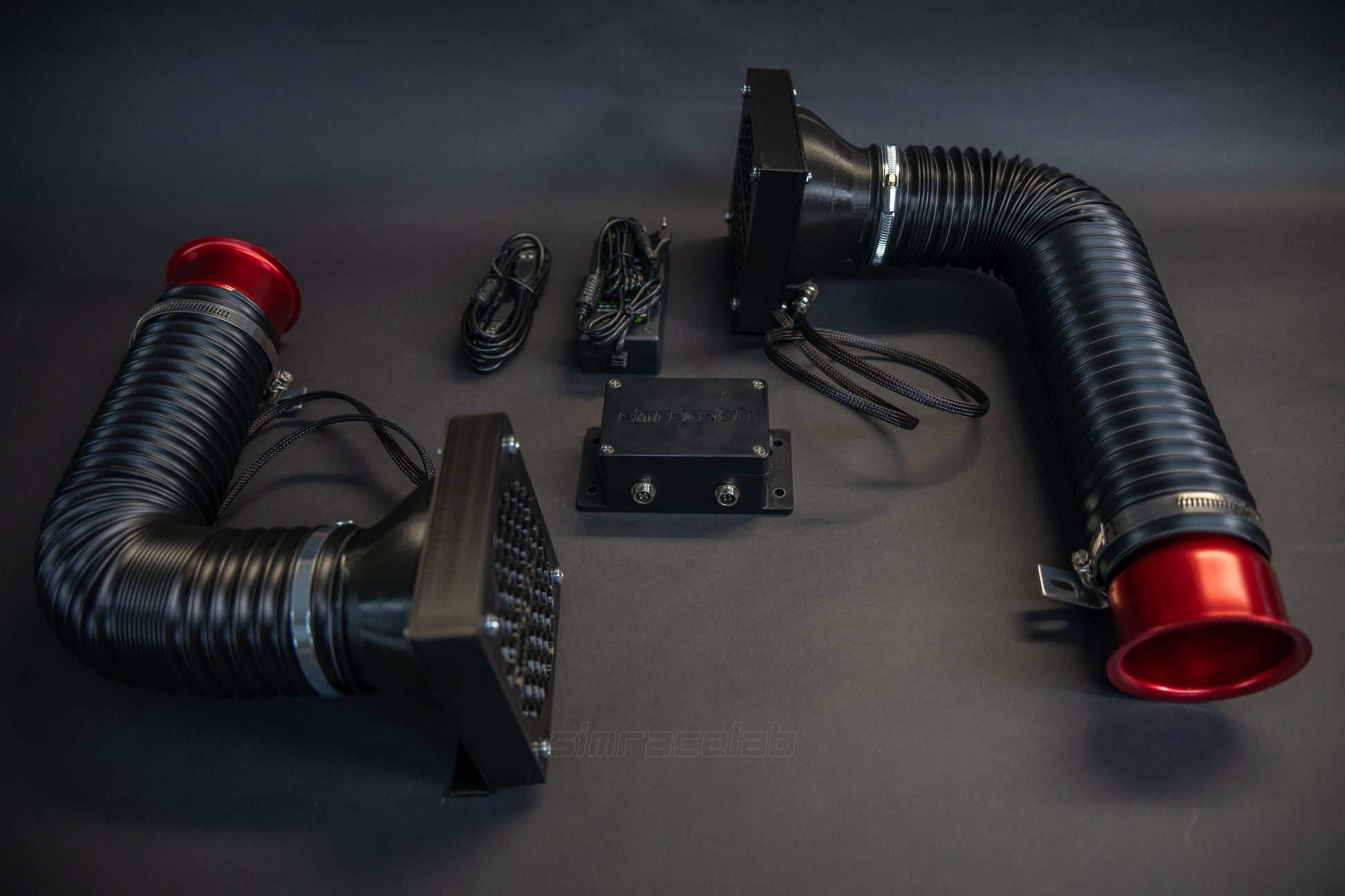

C'est Simracelab en Allemagne qui fait ce kit complet avec les flexibles et les cornets pour 199 Euro TTC
De plus contrairement au SRS Hurricane ce kit à base d'Arduino a un mode "cockpit" gérant le flux d'hélice à l'arrêt.
Je vais le prendre comme second système pour compléter mon SRS.

DSC6733.jpg?v=1701783030&width=1946

Dernière modification par Barnstormer (27-08-2024 12:57:59)

Barnstormer · [↑]

Une question pour michelcoogan, je viens de recevoir mon kit Simracelab qui va épauler mon Power Wind kit actuel,
bien mais celui ci marche avec SimHub .. donc j'ai installé le programme mais là surprise pas de MSFS dans les jeux supportés , Tu fais comment pour que cela marche ??

michelcoogan · [↑]

Simhub ne prend pas en charge FS2020 (je m'en suis servie avec project cars 2 pour tester mon dispositif quand je n'arrivais pas trouver le bon code pour FlyPT) , mais flypt Mover le fait (et je rapelle il est gratuit !), a voir comment ce raccorde ton kit a ton PC (usb j'imagine ?), mais normalement FlyPT devrais pouvoir le "voir" et le piloter. Je vais regarder de mon coté ce qu'il en dise sur les forums d'XS.

Sur le site il précise en effet que ton kit ne fonctionne qu'avec Simhub , et a priori il ne sont pas préssé de prendre en charge FS2020 (je suis allé sur leur forum, il y a des demandes depuis 2020 pour qu'il soit compatible, pas de réponse des créateurs....).

Je revient vers toi des que je trouve quelques chose.
