Je m'excuse pour la 5ième roue, confusion photographique Mais 6 roues sur un structure qui plit pas, c'est pas non plus une bonne idée... Il faut que ton plancher soit bien d’aplomb pour que ton plancher cockpit ne de balance pas sur les roues du milieu, si une table à 3 au 4 patte c'est pas pour rien

Oui, il va supporter, mais saute pas entre 2 roue, ou n'embarque pas sur un coin... Toi, tu sais, mais un jour, un visiteur y mettra son poids, et hop le coin partira...

Au Québec, les planchers son fait de contreplaqué sur structure... Là je réalise que c'est pas vraiment un plancher, mais un base à ton meuble... Un simple structure en montant que nous on dit 2x4 (en vérité 1½" x 3½", donc environ 4 x 9 cm chez vous) sous ton MDF ferait l'affaire, encore là... difficile de juger de la hauteur de tes roues, sinon des 2 x 3, mais moins espacé...

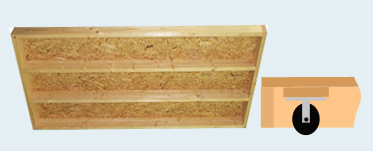

Si on soulève le plancher, ça ressemble à ça...

Si les roue ne sont pas assez grande, on place une deuxième bout de plancher pour surélever de sorte que la roue dépasse... Attention à la position de la roue, il faut l'éloigner du coin assez pour qu'elle ne soit pas gêner dans sa rotation

Bonne construction...

Dernière modification par Bobonhom (16-04-2013 23:18:53)

Ptipilot · [↑]

Bonjour,

Je repart de la phrase de Bo pour rebondir

Bobonhom a écrit :

..., si une table à 3 au 4 patte c'est pas pour rien

En fait, il faut faire un peu de mécanique... C'était mon premier métier avant de tomber dans l'informatique!...=8=8=8

Un plan est définit par trois points.
Donc la meilleure stabilité que tu pourras avoir, c'est avec 3 roues.=O
Les anciens l'avaient bien compris et c'est pourquoi avant dans les campagnes, la plupart des tabourets avaient trois pieds.

Après, à chaque fois que tu rajoutes un point (ex.: Nos chaises modernes à 4 empiétages...), tu rajoutes de ce fait un point que l'on appelle en mécanique un point "hyper-statique".
Un tabouret à 4 pieds est hyper statique au "premier degré"... Donc toujours à boiter!...=8

Déjà, faire des calculs de résistance de matériaux sur des ensembles "Iso statiques" n'est pas toujours très évidant, mais dès lors que l'on veut travailler sur des structures hyper statiques, alors là on s'arrache les cheveux.=O
Ex.: Le calcul des forces sur des constructions métalliques genre Eiffel....:8

Dans le cas de ton plancher avec six roues (donc hyper statique au 3ème degré...), si tu n'avais aucune déformation de ton plancher, à un instant T, tu n'aurais que 3 roues qui reposeraient sur le sol.

Sinon, pour rigidifier ton plancher, il te faut des raidisseurs en dessous de ta structure.
Sans passer par des calculs savant qui te permettent de calculer le meilleur "Moment d'Inertie" de ceux-ci.... Là, tu passes chez Leroy Merlin ou Casto, et tu prends des cornières en ferraille avec un profil en "L" ou en "U" et le tour sera joué...

Sinon, belle réalisation!...=W

Dernière modification par Ptipilot (17-04-2013 13:05:57)

Bobonhom · [↑]

J'oubli toujours que l'acier est moins cher que le bois en Europe

Belle explication pour les roues Alain, Silverstar est entrain de s'arracher les cheveux maintenant

Ptipilot · [↑]

Bobonhom a écrit :

Belle explication pour les roues Alain, Silverstar est entrain de s'arracher les cheveux maintenant

Surtout qu'il y a un élément dont on a pas encore parlé...
C'est la répartition de charge sur le sol!=WO

3 roues c'est le mieux pour l'iso statisme, mais est ce suffisant pour son parquet?....
:a:a

Dernière modification par Ptipilot (17-04-2013 13:13:22)

Fuchs · [↑]

Salut Silverstar,

Quel beau projet que tu as là!!

Juste une question, sur leur site, ils n'annoncent pas de compatibilité avec le NGX, tu confirme celà?
Pour ma part, je m'oriente dans un premier temps vers leur Pedestal en gold line que je trouve bon marché.

merci d'avance et courage, que d'heure de bonheur en prévision

++

Airliner77 · [↑]

bonsoir Silverstar
Félicitations pour le travail exécuté chapeau !!!!
Juste une petite question as tu reçu ton ecran 10 ''4 et en es tu satisfait ??,?
pour flight illusion , les délais de livraisons sont comment chez eux ?? car j'aurais justement besoin d'une gauge de flap
ainsi que d'une horloge .
Quel carte faut il pour faire fonctionner tout cela ??? et surtout quel programme pour les faire fonctionner.
Pour l' instant je ne dispose que d'une FDS sys-1 pour mon mip.
merci de ta réponse à ce sujet
Encore bravo pour ton oeuvre.
Pierre S

Airliner77 · [↑]

Bonjour Silverstar
Je te remercie beaucoup pour tes réponses
Je ne vais pas tarder à commander quelques éléments chez flight illusion, les délais sont un peu long pour moi
tant pis ( je n'ai pas trop de patience et malheureusement pour moi la construction de cockpit en demande beaucoup )
Je ferais avec !!!!!
A propos de l'avancement de mon cockpit , j'en suis à la programmation de mon MIP et pas mal de questions à ce sujet
J'ai compris , grâce à tes explications et celles de Huge971 la marche à suivre
Pour les annonciateurs tout est bon et pour les switchs j'ai pas terminé c'est en cours !!!
Entre temps j'ai eu des problèmes de plantage FSX et j'arrive pas à bien programmer mon Yoke ACE correctement.
En bref à chaque décollage mes b 737 tirent à gauche comme par vent de travers , je n'y comprends rien !!!
Poutant je pense avoir fais les bonne actions dans Fsuipc
En clair , des que je pousse mais manettes de poussée de mon throttle motorisé mes avions vont vers la gauche et j'ai beaucoup de mal à rectifier le tir.
J'ai pourtant annulé toute les commandes dans l'onglet de réglage dans FSX pour ne pas perturber FSUIPC
Si tu as une idée ou bien si quelqu’un sur ce forum à déjà eu ce souci , ce serait sympa de m'expliquer quelle solution a été trouvé pour résoudre cela.
Merci silverstar et aux personnes qui pourront m'aider éventuellement.
A bientôt
Pierre S
;);););)

Bobonhom · [↑]

Eh bien, il y en a qui joue sur la JOB

Chanceux va!

Merci du partage

Bonne journée!

airplane91 · [↑]

Bonjour a tous..
Je rebondis sur ce post a propos de Flight Illusion..
Les horloges sont sans doute très jolies mais malheureusement elles ne fonctionnent pas du tout comme dans le vrai, beaucoup de fonctions manquent a l'appel, elles sont extrêmement bruyantes et en deviennent fatiguantes. Préférez leur homologue de chez Sismo. Elles sont autonomes, dimmables et tous les affichages sont présents ..
Cordialement
Jacques

Airliner77 · [↑]

Bonjour Silverstar
Je te remercie beaucoup pour tes suggestions sur les problèmes que je rencontre avec mon yoke .
En fait je viens de découvrir après plusieurs jours de cogitations que le souci vient de mon throttle FSC
J'ai remarqué que mes manettes de poussées n’affichaient pas les mêmes valeurs .
J'ai donc démonté une partie de mon throttle pour accéder aux potentiomètres de 100 k et le problème était assez vicieux
car les valeurs à l’ohmmètre sont bonnes sur la manette 1 et quand il est fixé dans le throttle , il ne fonctionne plus , peut être à cause de l'écrou de fixation de ce potentiomètre. Très bizarre comme panne. !!!! Bref en le remplaçant ça fonctionnait très bien. Entre parenthèse quel basard pour démonter ce genre de throttle ( pas de la tarte ) !!!!!
Voilà , je vais pouvoir continuer la programmation de mon cockpit avec Prosim ( je n'ai pas tout compris surtout pour
l'affectation des switchs !!!!!!!). J'ai un petit problème avec la manette gear up et gear down .
Quand j'essaye de rentrer les roues les voyants restent vert et les trains ne rentrent pas pourquoi ????? Je ne vois pas ou est le souci , pareil si j'appuie sur la touche G du clavier !!!!!
Je continue les recherches !!!!
A bientôt et merci à toi .
Pierre S
:8

airplane91 · [↑]

Bonsoir Silverstar
Elles sont bruyantes et ressortent sur le bruit des sons de FS et c'est encore bien pire quand les moteurs sont a l'arrêt pour la préparation, la fonction chrono ne fonctionne pas correctement, la trotteuse tourne en permanence ce qui n'est pas normal, la fonction reset non plus, les différents affichages ET CHR ne sont pas opérationnels.
Cordialement
Jacques

Dernière modification par airplane91 (17-05-2013 21:29:54)

tibfly · [↑]

Tout est possible, mais là en vous lisant ça me décourage...

poudelou · [↑]

Bonsoir Silverstar
Bon je prends ton projet en cours,je vois que tu fabriques un 3/4 cockpit genre JetMax, tu comptes utiliser quel genre de yoke? Par ce que si tu prévois d'utiliser un saitek, je pourrais te donner le support prévu pour le JetMax.Je pense tu pourrais l'adapter à ton simu,il faudra quand même me payer les frais de port
Amicalement
Jean Louis

poudelou · [↑]

Bonjour Silverstar
Oui c'est bien celui là.
Amicalement
Jean Louis

simpson-uk · [↑]

Bonjour à tous,

ATTENTION aussi a :
Revolution Simproducts =B

http://www.revolutionsimproducts.com

Ils sont dans le même état qu'Engravity, sachant qu'il ne livre plus rien ou au compte goutte ...

( il n'y a plus rien à vendre sur leur site et une très grosse augmentation de tarifs en temps de grise)

et avec beaucoup de problèmes ( une sacrée expérience que je ne ferai plus perte totale de 16 mois investissements TOTAL: 9864€s payés)

Et que des annulations de produit et surtout AUCUNE COMMUNICATION, mais comme on dit chacun fait ce qu'il veut avec son fric .

Jeff

airplane91 · [↑]

Salut Jeff
Tu as payé presque 10000€ et rien ne t'a été livré??
Si c'est le cas c'est de l'escroquerie pure et simple. Saisis le tribunal de proximité et demande un référé.
Bon courage a toi.
Jacques

simpson-uk · [↑]

Salut,

RDV la semaine prochaine avec RSP.

Plus de details next week .

Jeff

airplane91 · [↑]

Salut Jeff
Tout va s'arranger alors ....tant mieux
Jacques

tibfly · [↑]

10 000€
oh purée !
Silverstar merci pour ton message je m'accroche...
