[fsx] Gns530

mimit54 · [↑]

Bonjour à tous,

C'est bientôt l'aboutissement, encore que j'ai l'impression que ce genre de projet n'a jamais de fin...
Je viens donc de "terminer.." mon cockpit, avec comme base un baron58, modeste mais qui permet pas mal de possibilité.
Pour les curieux, j'ai quelques photos du chantier ICI
Je n'ai pas inventé grand chose, j'ai beaucoup lu et je me suis inspiré ici et là de nombreuses expériences, je ne saurais remercier tout le monde, c'est évident que j'en oublierais.;)
Entre autres:
F-BMPL
simubaron
baron58

Alors voilà, j'étais parti sur le GPS500 de FsX que j'ai vite oublié pour investir dans le GNS530 de RealityXP, et ça grâce à F-BMPL et son super Tuto N°1 et N°2.

Ce sont 2 merveilles de formation!!

J'utilise un ecran 7" monté sur une platine comprenant les boutons et encodeur nécessaires pilotés par une carte BU0836X . Tout fonctionne à merveille mais les boutons (du gps) sur l'écran sont inutiles et prennent beaucoup de place, je les fais disparaitre en triturant le panel.cfg mais là problème!! , mes boutons n'opèrent plus.
Alors que je n'avais pas ce défaut avec le gps500, et je n'ai pas vraiment envie de revenir en arrière ...

Auriez vous quelques idées? Voici ce que j'ai fait dans panel.cfg

[Window06]
window_pos=0.000000,0.648438
window_size=0.130208,0.351563
visible=1
ident=15531
zorder=99
gauge00=rxpGNS!GNS530,-29,-12,155,150
//gauge00=rxpGNS!GNS530,0,0,100,100

J'ai bien été long, mais c'est aussi en quelque sorte ma présentation pour mon premier post.

Cordialement
Michel

Roger83 · [↑]

Salut

Magnifique réalisation, c'est exactement ce que je voudrais faire. Tu viens de me redonner l'envie de faire un home cockpit.

Merci

Bobonhom · [↑]

Je crois que quelqu'un comme filipo ou marc63 vont pouvoir t'aider... Moi dans un avenir rapproché, mais seulement dans quelques jours lorsque j'aurai enfin l'interface/écran en main

Mais je tenais à te dire que ton cockpit est superbe, et qu'il me conforte dans l'idée de faire un cache sur un écran pour les instruments, avec FSbuilder pour ma part...

Félicitation, joyeuses fêtes et bon vol mimit54!

Dernière modification par Bobonhom (27-12-2012 01:14:27)

BERDE · [↑]

Bonjour !

Quel beau travail, simple et efficace .

Félicitations et bonne continuation .

Bernard .

mimit54 · [↑]

Merci pour vos encouragements.
Pour vous donner l'envie, avec le même cache, je vole aussi bien avec un C172 moyennant un panel adapté et un switch dédié interpreté par le SIOC pour inhiber la gestion du moteur droit.
Une question de place m'a fait choisir que la simulation du poste pilote, tout en gardant un maximum de réalisme.
Moins fidèle, la prochaine évolution permettra un vol avec un A320 avec un cache adapté (4 vis et 2 connecteurs) avec un EFIS (en construction), un overhead et je garderai la partie radio actuelle (tant pis pour le réalisme).

Bonne journée et bonne fin d'année.
Michel

Marc_63 · [↑]

Salut Michel,

Très belle réalisation, j'aime beaucoup.

Je vol avec un cockpit générique et je ne me limite pas à un seul avion, j'aime beaucoup l'idée des caches et c'est une chose que j'aimerais réaliser dans un futur pas très lointain.

Est-ce que l'avion doit avoir un cockpit 2D ou tu utilises un programme pour réaliser tes affichages 2D ?

Concernant ton problème de boutons, je vais essayer de t'aider un peu, moi j'utilise l'Emuteq avec le 530 de Reality XP.

Tu dois te servir de FSUIPC pour assigner des commandes de touches.

Première chose à faire modifier le FSUIPC4.ini

Pour l'Emuteq j'ai ceci mais pour toi cela sera peut-être différent, là je ne peux t'aider car je ne sais pas à quoi correspond les différents chiffres à part le P3 qui correspond au périphérique 3.

[Buttons]
ButtonRepeat=20,10
1=P3,12,K53,40
2=P3,0,K52,40
3=P3,1,K52,40
4=P3,13,K54,40
5=P3,2,K49,40
6=P3,3,K50,40
7=P3,7,K75,40
8=P3,6,K74,40
9=P3,5,K118,40
10=P3,4,K117,40
11=P3,14,K78,40
12=P3,16,K55,40
13=P3,17,K56,40
14=P3,18,K57,40
15=P3,19,K65,40
16=P3,20,K67,40
17=P3,21,K113,40
18=P3,10,K119,40
19=P3,11,K79,40
20=P3,8,K123,40
21=P3,9,K121,40
22=P3,15,K122,40
23=R3,27,K72,40
24=R3,26,K73,40
25=P3,25,K114,40
26=P3,24,K115,40
27=R3,23,K116,40
28=P3,22,K71,40

Maintenant dans le RXPGNS.INI moi j'ai les commandes suivantes:

C:\Program Data\Reality XP \Common\Settings

530_CONTRAST_INC=ctrl+shift+win+k
530_CONTRAST_DEC=ctrl+shift+win+j
530_CONTRAST_RESET=
530_POW=ctrl+shift+win+p
530_COMFLIP=ctrl+shift+win+c
530_NAVFLIP=ctrl+shift+win+v
530_CDI=ctrl+shift+win+a
530_OBS=ctrl+win+8
530_MSG=ctrl+shift+win+m
530_FPL=ctrl+shift+win+f
530_PROC=ctrl+win+F2
530_NAV=ctrl+win+c
530_DTO=ctrl+shift+win+d
530_MNU=ctrl+win+F4
530_CLR=ctrl+win+F5
530_ENT=ctrl+win+g
530_RANGE_INC=ctrl+win+h
530_RANGE_DEC=ctrl+win+i
530_LKNOBO_L=ctrl+win+j
530_LKNOBO_R=ctrl+win+k
530_LKNOBI_L=ctrl+win+F6
530_LKNOBI_R=ctrl+win+F7
530_LKNOBPUSH=ctrl+win+n
530_RKNOBO_L=ctrl+win+o
530_RKNOBO_R=ctrl+win+F8
530_RKNOBI_L=ctrl+shift+win+w
530_RKNOBI_R=ctrl+shift+h
530_RKNOBPUSH=ctrl+win+F11
530_EXPORTFPL=
530_SWAPRADIOS=

Tu dois trouver des commandes de touches qui ne sont pas en conflit avec les commandes clavier de windows.

Ensuite tu dois aller dans FSX et les assigner dans FSUIPC.

La commande suivante dans ton panel.cfg est correcte:

gauge00=rxpGNS!GNS530,-29,-12,155,150 c'est elle qui fait disparaitre tes boutons.

En gros c'est cela, Filipo devrait pouvoir d'aider pour l'étape concernant le FSUIPC4.ini

a+

Dernière modification par Marc_63 (27-12-2012 17:18:26)

dma48 · [↑]

Salut,

A propos de la procédure indiquée par EMUTEQ.
Pour les simmers qui ont des affectations cdes/touches DEJA EXISTANTES dans FSUIPC,
il peut être moins contraignant de procéder à l'envers.

1) affecter manuellement aux commandes sur le fichier RXPGNS.ini
les touches (ou combinaison de touches) disponibles de FSX.

2) Lancer FS2004/FSX, aller dans la paramétrage FSUIPC,
choisir "buttons & switches".

3) Appuyer sur la touche de l' Emuteq que l'on veut programmer
et entrer dans la fenêtre FSUIPC la cde correspondante.

Commandes fantômes (merci Billou !!!) :
ATTENTION : FS2004/FSX reconnait l 'Emuteq comme un joystick
amélioré et lui affecte par défaut une commande par touche.
Il faut donc donc avant toute manip aller supprimer dans le menu paramètres/cdes
toutes les commandes qui se rattachent au périphérique GNS530 (sauf le POV).

Cela dit, une fois tout paramétré, l' Emuteq est un vrai plaisir à utiliser.

Bons vols à tous.

filipo · [↑]

Michel, notre ami Marc_63 a tout écrit ou presque,

ça donne quoi une fois ses préconisations suivies ?

l'Emuteq me tente bien mais les 570 € me freinent encore, surtout que je dispose finalement d'un GPS fait main, qui vaut ce qu'il vaut, mais qui remplit sa fonction sans utiliser clavier ou souris.

PS / je prépare un Tuto n°3 pour le début de l'année prochaine ...

airplane91 · [↑]

Bonjour
Jolie réalisation..
Petite suggestion ....
Vu que tu dois avoir un peu de place entre ton cache et ton écran pourquoi ne pas installer des encodeurs pour simuler les fonctions OBS?? Il existe une carte chez goflight qui permet de le faire ....
Cordialement
Jacques

mimit54 · [↑]

Salut à tous,
Pour Marc, j'ai tout bien initialisé dans les différents fichiers, et mes boutons émulent bien le GNS530, c'est d'ailleurs un grand bonheur de voler avec cet outil (merci encore à filipo pour ces tutos, j'attends avec impatience le N°3).
Le problème que je rencontre est lorsque je veux faire de la place sur l'écran dedié (mon écran de simu, 7") en supprimant tous les boutons (GNS530 RXP) pour ne faire apparaitre que la partie ecran utile du GNS530 RXP.

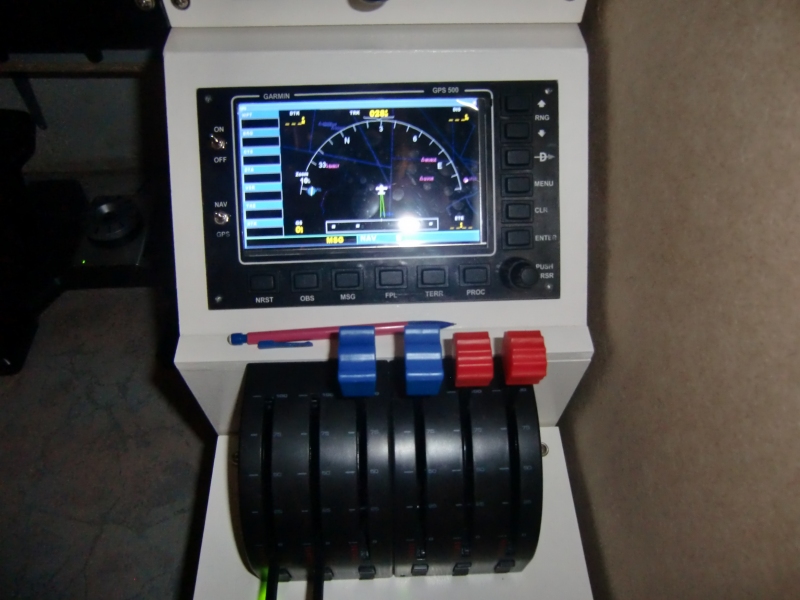

Comme ici (avec le GPS500 de fsx)

C'est là que ça se complique, mes boutons ne sont plus actifs! Donc je fais tourner avec l'écran encombré avec des boutons mais qui ne me servent à rien.
Sinon pour Jacques, tu as vu juste, j'attends le matériel...commandé avec celui de l'EFIS pour la future adaptation à l'A320.

Cordialement
Michel

mimit54 · [↑]

Pas de panique!!
J'ai trouvé. J'ai remis la valeur d'origine de taille et positionnement de windows dans config.cfg

[Window06]
//window_pos=0.000000,0.648438
//window_size=0.130208,0.351563
window_pos=0.511719,0.000000
window_size=0.488281,0.468750
visible=1
ident=15531
zorder=99
gauge00=rxpGNS!GNS530,-29,-12,155,150

Ca marche super plein écran sur mon 7", je suis le plus heureux des pilotes... sans souris ni clavier, c'est le top, un très vieux rêve se réalise, après de longues heures de réflexion, lectures, plans et croquis, puis on se jette à l'eau pour la réalisation, une phase longue mais si excitante.

Je vais pouvoir m'attaquer à la suite sereinement.

J'ai oublié de répondre à Marc, je vole en vue 2D.

Cordialement
Michel

Dernière modification par mimit54 (28-12-2012 11:51:19)

Marc_63 · [↑]

mimit54 a écrit :

Pas de panique!!
J'ai trouvé. J'ai remis la valeur d'origine de taille et positionnement de windows dans config.cfg
J'ai oublié de répondre à Marc, je vole en vue 2D.
Cordialement
Michel

Salut Michel, content que ton problème soi réglé tu vas bien t'amuser avec ton GPS.

a+

Dernière modification par Marc_63 (03-01-2013 23:38:27)

Marc_63 · [↑]

Bonjour Michel j'aimerais savoir ce que tu as pris pour le contour de tes instruments.

Merci

Dernière modification par Marc_63 (29-12-2012 06:52:40)

mimit54 · [↑]

Bonjour Marc,
Les façades sont en panneau MDF de 10mm et les tours de cadrans en PVC diam 63 et 40 découpés sur des raccords (T ou. Y) de manière à bénéficier du petit épaulement qui ajoute au rendu visuel. Attention, les grandes surfaces habituelles de bricolage ne fournissent que des produits simplifiés qui ne disposent pas de cette finition! Du moins c'est le cas à Nancy. Sans publicité, il faut du Nicoll, que j'ai trouvé sur internet ici .
Voili, voilou, un coup de peinture et c'est tout beau.
Cordialement
Michel

Marc_63 · [↑]

Je pense que je vais avoir de la misère à trouver des tuyaux avec épaulement, ici je n'ai vu que des tuyaux sans épaulement. Je suis du Québec.

Je vais faire des recherches.

Merci pour l'information.

Bonne année.

Dernière modification par Marc_63 (29-12-2012 14:24:23)

mimit54 · [↑]

Regarde sur le site que je t'ai indiqué si ils peuvent livrer au Quebec, sinon dis moi ce dont tu as besoin, je passe la commande et je t'envoie le colis.
Michel

Marc_63 · [↑]

Parfait Michel je vais regarder ça.

C'est bien gentil, merci à toi.

Bobonhom · [↑]

D'autre piste Marc???

Certains ont pris tout simplement des petits pots de yaourt peinturé aluminium, tu as un renflement...

Pat_c6 à prit des petits pots en alu, genre contenant d'épice...

Marc_63 · [↑]

Merci Bo je vais vérifier ça.

Là il faut aussi que je trouve un programme pour faire des cockpits 2D pour mes avions qui en ont pas.

Panel Buider est intéressant mais il n'y a pas d'Efis et j'en ais besoin d'un, au pire je vais prendre un horizon artificiel ordinaire.

À+

Dernière modification par Marc_63 (30-12-2012 16:50:57)

Marc_63 · [↑]

Petite question à Filipo si tu passes par ici, tu réalises tes affichages 2D avec quel programme ?

Merci

Tomy · [↑]

Salut à tous !

Woawww !!! le cockpit !
Quand je maîtriserai Fsx et tout ce qui va avec je serai bon pour la crémation nom de Dieu !
Chapeau bas mimit54 ! =W=W

Marc_63 · [↑]

Bon j'ai vérifié un peu plus et les raccords en PVC qu'on nous vend ici au Québec vont faire l'affaire même si il n'y a pas de petits épaulements.

a+

filipo · [↑]

Marc_63 a écrit :

Petite question à Filipo si tu passes par ici, tu réalises tes affichages 2D avec quel programme ?
Merci

excuses moi, qu'appelles-tu " tes affichages 2D " ?

Marc_63 · [↑]

Je veux dire tes panels, je vois que tu utilises des panels 2D personnalisés.

Présentement j'utilise le C90B et le C337 de Carenado et il n'y a pas de cockpit 2D et j'aimerais afficher des instruments en 2D.

Merci

filipo · [↑]

Ah d'accord ?

Avec FS PANEL STUDIO ... tous mes avions ont des panels adaptés à mes deux écrans du bas, et sur les trois du haut, c'est du cockpit virtuel pour avoir le mouvement de la cellule dans la masse d'air.

Cockpit version TWIN OTTER

Home Cockpit version king Air 350

ATR 72-500 - TDB modifié en version double écran, entièrement fonctionnel, séparément à gauche et à droite.
Les deux EFIS agissent sur leurs écrans respectifs.

Mon Simu version TB20

etc... c'est du générique donc faut que ça s'adapte
