[FSX] carte bodnar

ambucast · [↑]

alors après avoir vu quelques post sur le sujet, quelque chose n'est pas encore clair dans ma tête !je voudrai acheter des modules trouvé sur prosimpart ou autre site, Est-ce qu'une carte bodnar suffit ou il faut encore acheter des programmes pour faire reconnaitre le programme de l'ancien programme etc, etc , etc....
j'ai vu qu'il en existe une ou on a même pas besoin de souder c'est dire comme c'est intéressant pour moi !=V
merci..........

willswings · [↑]

Tu peux m'en dire plus stp ?
Quels modules chez prosimparts?

Si tu veux des renseignements sur les cartes Leo Bodnar , j' ai acheté 3 BBI-32, deux avec les connecteurs automatiques (pas besoin de souder ) et une avec juste des trous où tu soudes tes fils.
Ce sont des cartes qui n'ont que des input :tu peux y connecter des interrupteurs genre switch ou des interrupteurs rotatifs genre selecteur RTO ou les essuies glaces 0,low,high...
La plus grosse :la BU0836X a la possibilité de gerer également des potentiomètres qui peuvent servir d'axe. (yoke ,throttle ....)
Ces cartes ne gèrent pas les output et ne pourront pas commander une led ou un servomoteur pour une gauge.

J'ai réalisé mon overhead avec .

la connexion est simple :
tu peux faire ça :

je ressort mes vieux croquis hihi

Ensuite , il te faut juste FSUIPC version enregistrée et tu affecte tes switches le plus facilement du monde .
et ça marche.
REMARQUE :
si tu n'as pas FSUIPC enregistré (qu'il te faudra de toutes façons si tu veux monter un cockpit), tu peux passer par LINDA .
C'est ce que j'ai fait .
LINDA me gère tous les offset du PMDG , je n'ai qu'à bouger mon switch connecté à la bodnar , il se met en surbrillance dans la liste de LINDA, et je sélectionne grâce aux menus déroulants : PMDG, overhead, APU ON . (par exemple.)
voiloù.
trop facile.

Pat_59 · [↑]

Bonjour Wills,

Il me semble que Linda ne fonctionne qu'avec une version enregistrée de FSUIPC. C'est du moins ce qui est précisé sur le site officiel puisque cela fait partie des pré requis pour son utilisation.

willswings · [↑]

ah , autant pour moi sorry .
Donc il est bien inévitable .
Ce soft est tellement bien , comment s'en passer ensuite ?

ambucast · [↑]

salut wills, je suis encore au taf, mais déjà ta réponse me donne entière satisfaction , je te tiens au jus ce soir ......

ambucast · [↑]

ouf ça y est rentré ! ne faites pas le metier de taxi les gars ! c'est la galere......:na
pour la BBI-32, combien d'inter ou switch je peux mettre, j'avais dans la tête d'acheter le EFIS Panel kit de prosim part ! je voulais acheter l'ovh generic de flightsimpm mais ta réponse me donne des ailes pour en construire un moi même (ovh) ou du moins acheter le support chez prosim et connecter le tout sur une bodnar !
qu'en penses tu ? tout les modules que l'on voit sur le net sont ils connectables avec cette carte magique ?
certain parlent de sioc , opencockpit etc........
tu comprends qu'un bonhome comme moi peut etre perdu !et je te jure que c'est pas faute d'avoir essayer de comprendre........
je précise que le simu sera plus orienter crj ou erj mais faute de trouver des modules pour ces avions, je me tourne vers d'autres qui pourront faire l'affaire ! tiens d'ailleurs il me vient une derniere question, je comptait utilisait le crj de chez wilco ! qu'en penses tu, car a part project megenta je n'ai pas trouvé, ni les gauges, ni l'avion pour l'enveloppe de vol !
a +++++++++

Jackpilot · [↑]

En gros deux sortes de cartes:
la carte bodnar est comme un joystick avec des boutons.
Elle est reconnue par FS comme un joystick et tu assignes des fonctions à tes boutons.
Mais une telle carte ne renvoie pas l'info a des leds .

Il te faut pour cela une carte d'interface comme je te l'ai expliqué ailleurs.
Elle est commandée par des boutons , elle parle à FS, FS repond et la carte actionne les leds.

Jack

ambucast · [↑]

salut, jack j'ai tellement lu de post ici et sur air cockpit que je suis un peu pommé !tu peux si ça ne t'embettes pas me rappeler la procédure, quelle carte faut-il, et si'il faut programmer quelque chose ! j'ai déjà fspuic (version payante ) pour l'attribution des touches .........
merci .........

Jackpilot · [↑]

Commence par le début.

Tu as bien un joystick avec des boutons.
Commence par te faire les dents la dessus
FSUIPC te permet d'affecter toutes une liste d'actions à chacun de ces boutons (menu déroulant)
potasse le manuel, tout y est indiqué.
Si tu pédales en anglais je crois qu'il existe une traduc . Fais une recherche.

Ensuite, tu pourras passer à une carte de type "Joystick" (Bodnar par exemple) qui au lieu d'une dizaine de boutons te permettra d'en affecter une cinquantaine.

Ca te donnera une idée du potentiel et des limites de cette formule.

Jack

ambucast · [↑]

Salut Jack , jusque là j'y vais. Avec mes modules saitek et go-flight j'arrive a attribuer axes et boutons sans problème, j'ai compris ce que vous m'avez expliquer pour les bodnar ! mais si je veux faire un ovh, il va me falloir des voyants indicateurs et c'est là que ton explication m'intéresse ! ou trouver ces cartes, faut il les programmer, ou trouver les voyants indicateurs bleu -rouge- ocre? etc.........bref le petit élève que je suis est tout attentif a tes réponses
d'ailleurs Jack t'as pas un blog pour voir ta réalisation tes conseils etc ..... ?

ARCC · [↑]

Tiens un petit post d'il y a 2 ans

http://www.pilote-virtuel.com/viewtopic.php?id=45353

Les liens "morts" renvoient surement vers ca

images?q=tbn:ANd9GcSqGJbK8EmRykM97TxhYzesq0CC0A9Qeh1st9buqreFiFdUGocN5ENvI7SH

mais si je veux faire un ovh

Mais je pense que tu devras t'orienté vers du SIOC ou dans le genre.

A+
Christian

ambucast · [↑]

merci christian ! c'est vrai qu'avec un schémas c'est bien plus parlant !!!

Jackpilot · [↑]

L'OVH est probablement ce qu'il y a de plus complexe parceque au dela du nombre de switches et de témoins, il y a une logique qui gére les interractions entre les systèmes.
Ex: ton apu ne démarrera pas si la batterie n'est pas ON (et si elle n'a pas sa charge optimale) et si au moins une pompe a essence n'est pas ON... (et ca c'est du gateau!)
1ere question: quel avion veux tu faire ?

(question accessoire : peux tu travailler avec une doc anglaise?)

ambucast · [↑]

oh !!! a ce stade là je crois que je vais faire delta plane .=8 .......non j'étais parti pour un jet régional genre erj ou crj !mais tu as raison , pour un ovh , il y a une suite logique d'action a mener !! on va laisser tomber l'ovh , celui de flightsimpm fera plus que l'affaire ......
j'aurai au moins voulu essayer un ptit panel pour le warning , ground proximity , 3-4 voyants quoi !
c'est pour ça que j'attend tes nouvelles sur cette carte !
écoute jack tu vas me prendre pour un fou, mais j'ai 3000 questions( oui je suis marseillais l'affichage me turlupine aussi , mais il y a une raison a tout ça, cela fait parti des avancements de mon simu, je suis obligé de voir si tout pourra fonctionner avant de faire des plans etc...... ou mettre le simu dans la piece selon si je prend un projo ou pas, le recul, Est-ce que si je prend 3 tv ce sera plus immersif , et là quelle doit elle la fréquence 50 ou 60 mhz ?
alors c'est vrai , ça parait couillon mais j'ai pourtant bien avancé grace a mes questions et vos réponses.....
il faudra que j'ouvre un post pour ce dernier !
a +++++++++++

Jackpilot · [↑]

Je crois que tu veux trop en faire d'un coup...c'est normal
La solution simple c' est d'utiliser FS pour l'Avion (modele de vol) et la vue extérieure + un logiciel d'avionique qui va gérer les instruments et les systemes (ce que FS ne fait que partiellement ou pas du tout) et qui pourra gérer tous tes switches et leds et alléger la charge de FS qui tournera plus vite.
C'est simple, ca marche mais il te faudra de préférence 2 ordis et un bon logiciel d'avionique coute plusieurs centaines d'euros.
Sur ce shema type tu vois que le logiciel d'avionique te permet d'afficher de beaux instruments réalistes (ici 737) sur des ecrans deportés. Il existe aussi de tels logiciels d'avionique pour des RJ ou meme des bimoteurs à piston genre King air (moins cher)

Il y a d'autres solutions plus bricolées et d'autres que moi pourront mieux te conseiller dans ce domaine.

Consulte par exemple
http://www.projectmagenta.com/rj_software/
http://www.projectmagenta.com/ifr_software/

ambucast · [↑]

salut jack et désolé pour ma réponse tardive ! j'ai fspuic et widefs et côté gauge, ça ne marche pas trop mal en déporté !
je vais ouvrir un autre post concernant l'affichage avec quelques questions !!!
ton schema est exactement ce que je vais faire ! mais comme je te l'ai dit j'essai d'anticiper les problèmes avant de me lancer dans la maquette !
(d'ailleurs au niveau du simu la dalle béton est terminée , (dalle sur laquelle je vais mettre ma cabane, dans laquelle il y aura mon simu ! tu vois j'avance a petit pats
je viens d'acheter mes planches, vis écrous etc .......
qui sait il y aura peut-être bientôt quelques photos ..........?

willswings · [↑]

Courage , on attend ça avec impatience !

lacheheb38 · [↑]

Bonjour,
c'est un vieux sujet mais qui reste d'actualité. j'ai acheté une BBI-32 pour monter un Overhead maison, j'arrive a l'utiliser avec le boeing générique ainsi sue le PMDG, mais pas avec le Project Magenta System.
je rappelle que le Project Magenta System fonctionnais avec un clavier en assignant toutes les touches avec les offset de PM System.
les mêmes offsets ne fonctionnent pas avec mon BBI-32 de léo Bodnar. Ou est la faille.
Tout les logiciels sont enregistrés.
merci pour toute aide.

Jackpilot · [↑]

Si tu veux interfacer physiquement les commandes (boutons et selecteurs) et les afficheurs (annonciateurs)de l'OVH PMSystems, il te faut une carte Input/output. Ta carte ne fait qu'accepter des inputs.

lacheheb38 · [↑]

Merci Jack pour ta réponse.
Je comprend tout l'intérêt des cartes In/out pour les boutons et les les Leds. En fait je n'ai besoin que des boutons, d'ou mon choix pour la Bodnar BBI-32.
je précise que l'interfaçage de ma boite à boutons avec le PMDG s'est fait avec succès, de même qu'avec le 737 générique, mais absolument pas avec le PM System.
Merci encore pour ton expertise.

lacheheb38 · [↑]

Je reviens vers toi Jack car grace à toi j'ai redoublé d'effort et je me suis acharné à trouver une réponse à ma problématique.
J'ai enfin trouvé grace à ta réponse.
l'erreur venais de moi, car en tapant l'affectation du bouton dans FSUIPC j'oubliais de précédent des chiffre du x, et c'est tout.
maintenant les boutons sont en état de marche.
Je reconnais que pour certain paramètre il faut chercher à tâtons, mais sinon cela fonctionne très bien.
Encore une fois merci pour ton aide.
si j'ai le courage je vais mettre ma réalisation perso sur le site pour le partage.

lacheheb38 · [↑]

Bonjour,
Comme promis voici le balbutiement de mes réalisations d'Overhead.

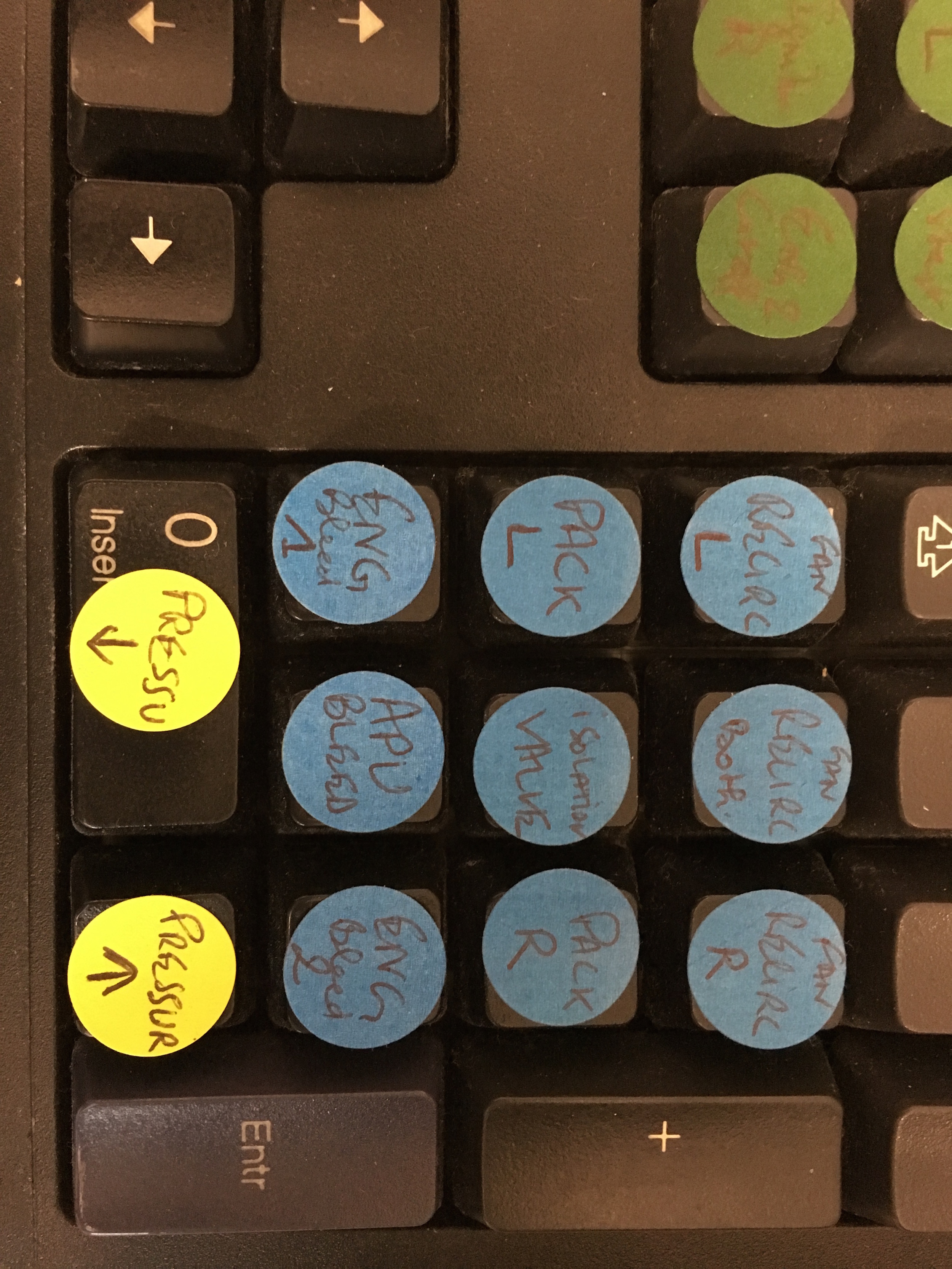

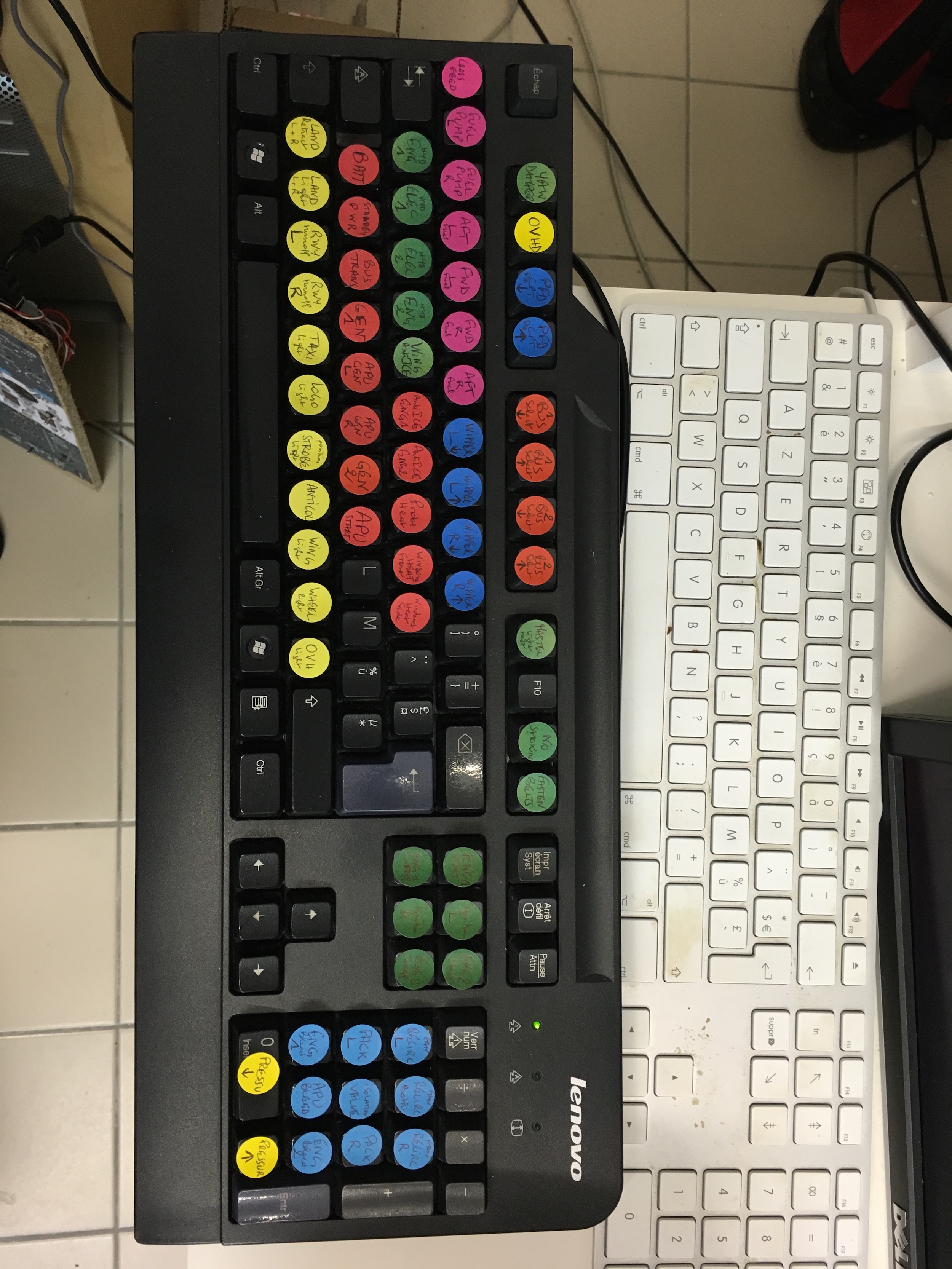

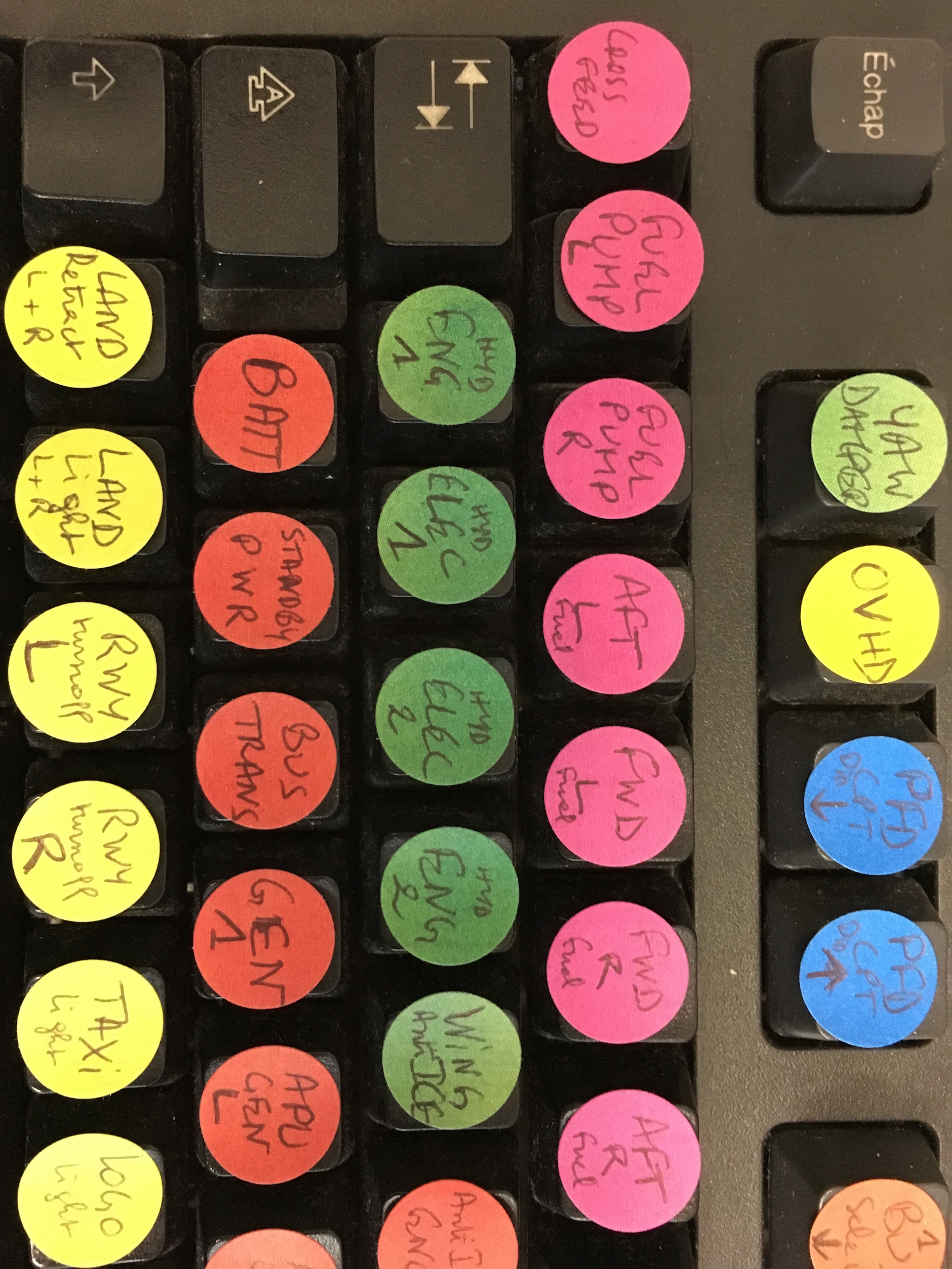

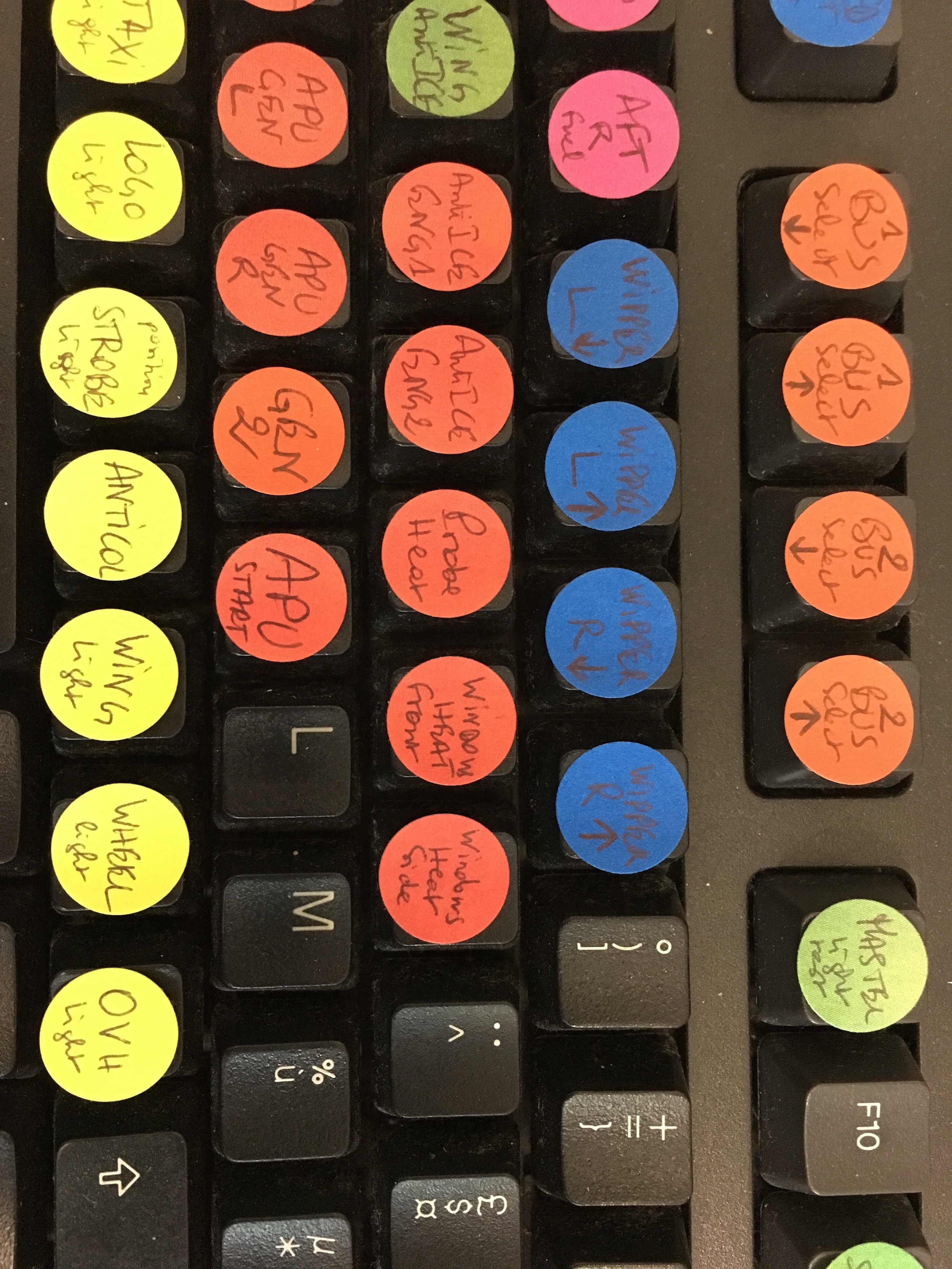

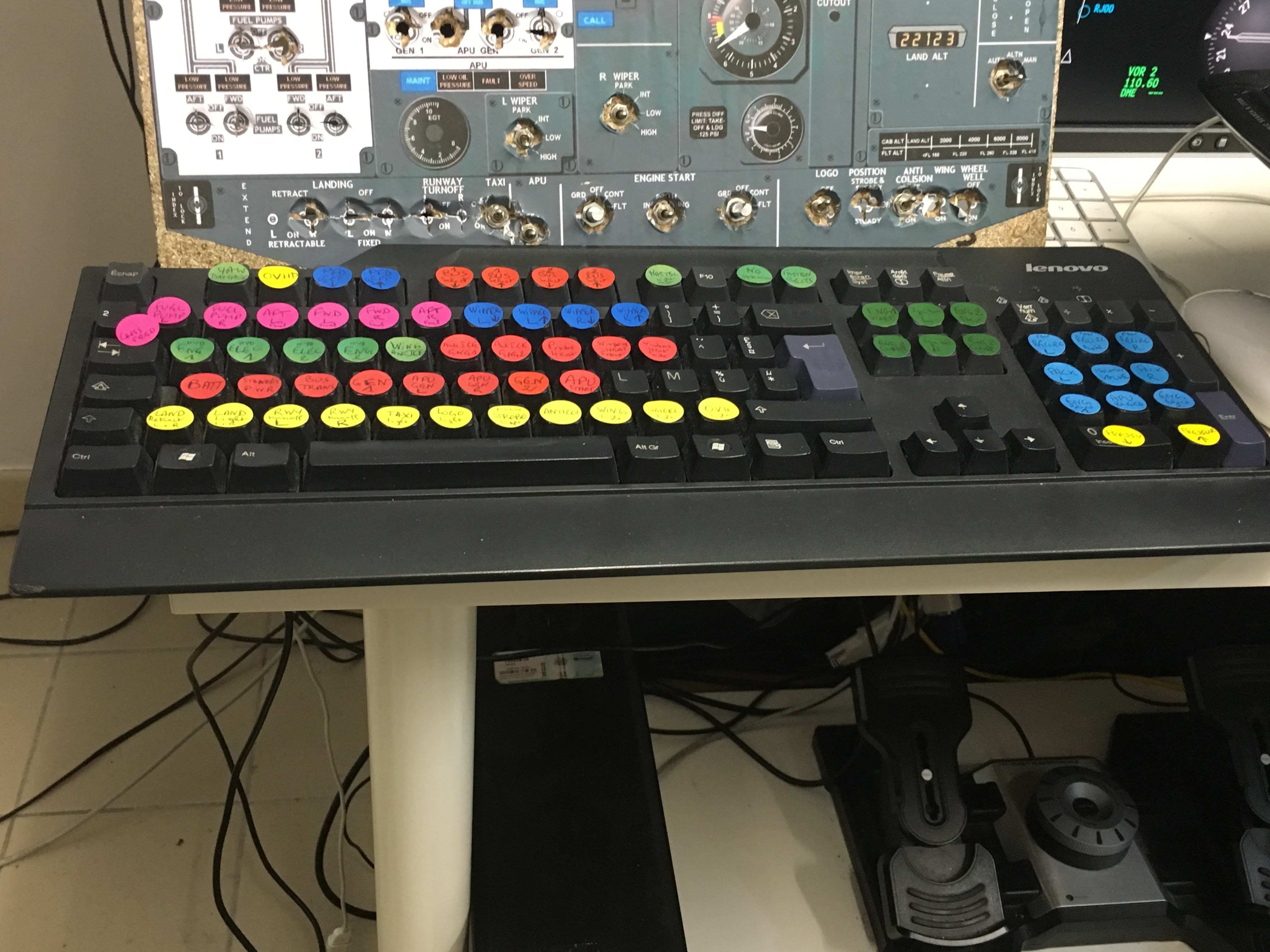

le premier essai a été réalisé grâce à HIDmacros ce petit logiciel vous permet d'affecter un deuxième clavier a FSX pour des fonctions différentes des celles de base.
Au début grâce aux raccourcis fournis de base dans FSUIPC enregistré, on peut créer un OVH pour le 737 800 générique de FSX ou P3D.
Puis en évoluant dans les fonctions je réalise l'OVH quasi- complet pour le PMsystem de Project Magenta.

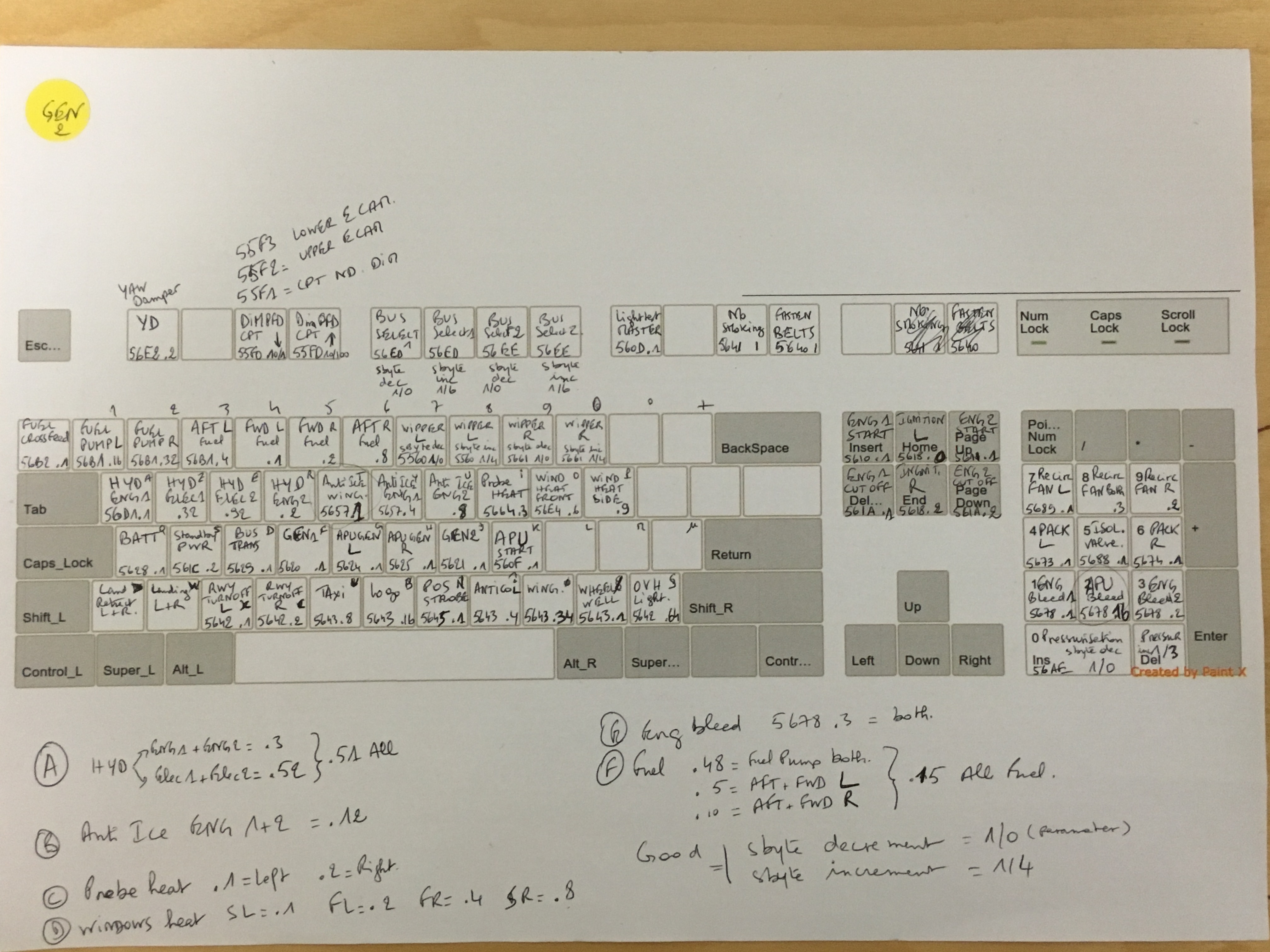

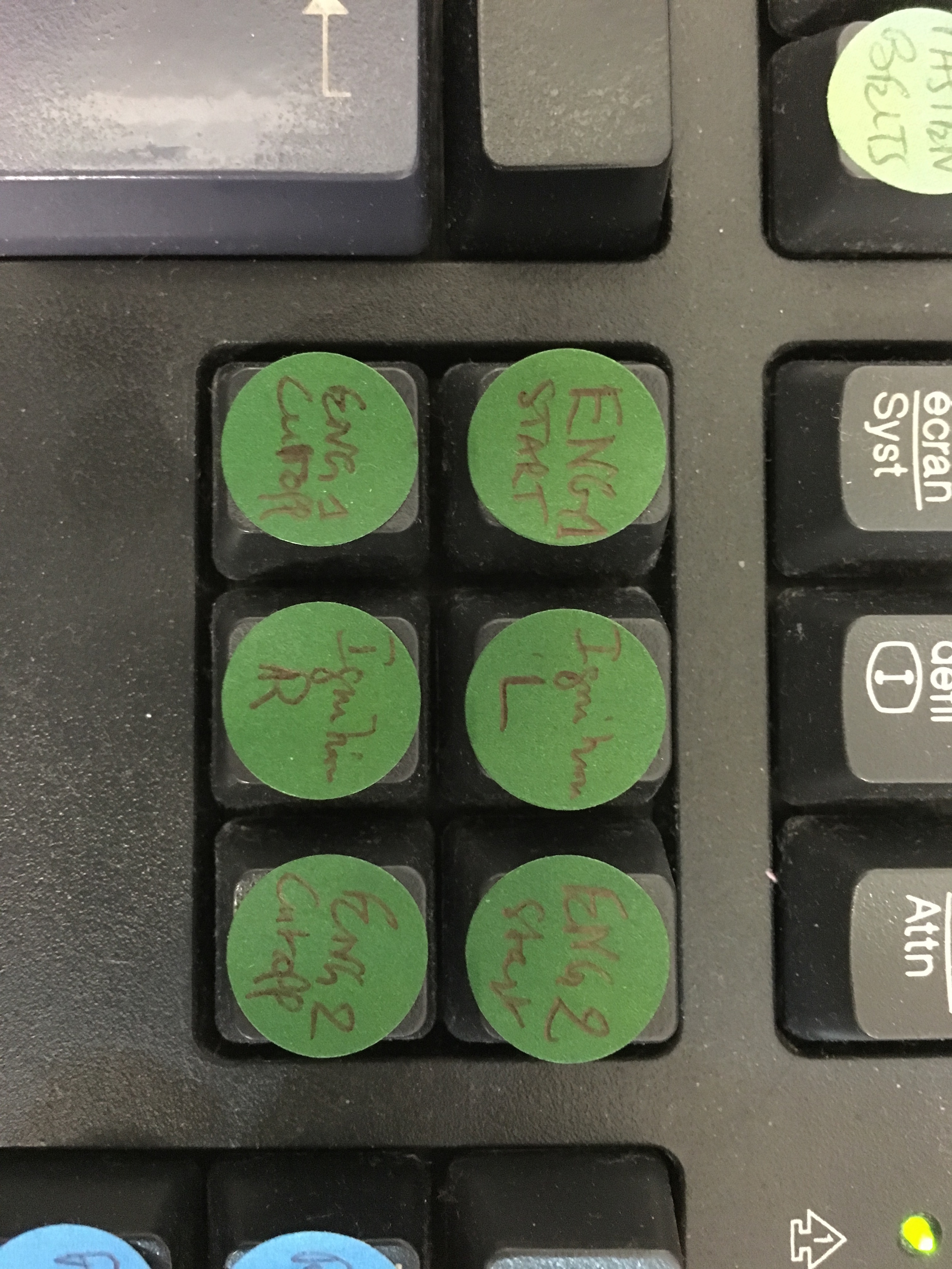

Voici les affectations offset pour le PMsystem de project Magenta pour mon clavier modifié par HIDmacros

Dernière modification par lacheheb38 (28-07-2016 18:20:22)

lacheheb38 · [↑]

Et voila qu'on se prend au jeu et on évolue.
l'étape suivante est le découpage d'une planche en 40cm x 40cm 50cm x 50cm ou 60cm x 60cm de 4 ou 5mm d'épaisseur selon vos goûts, puis on imprime un schéma d'OVH qu'on colle dessus.

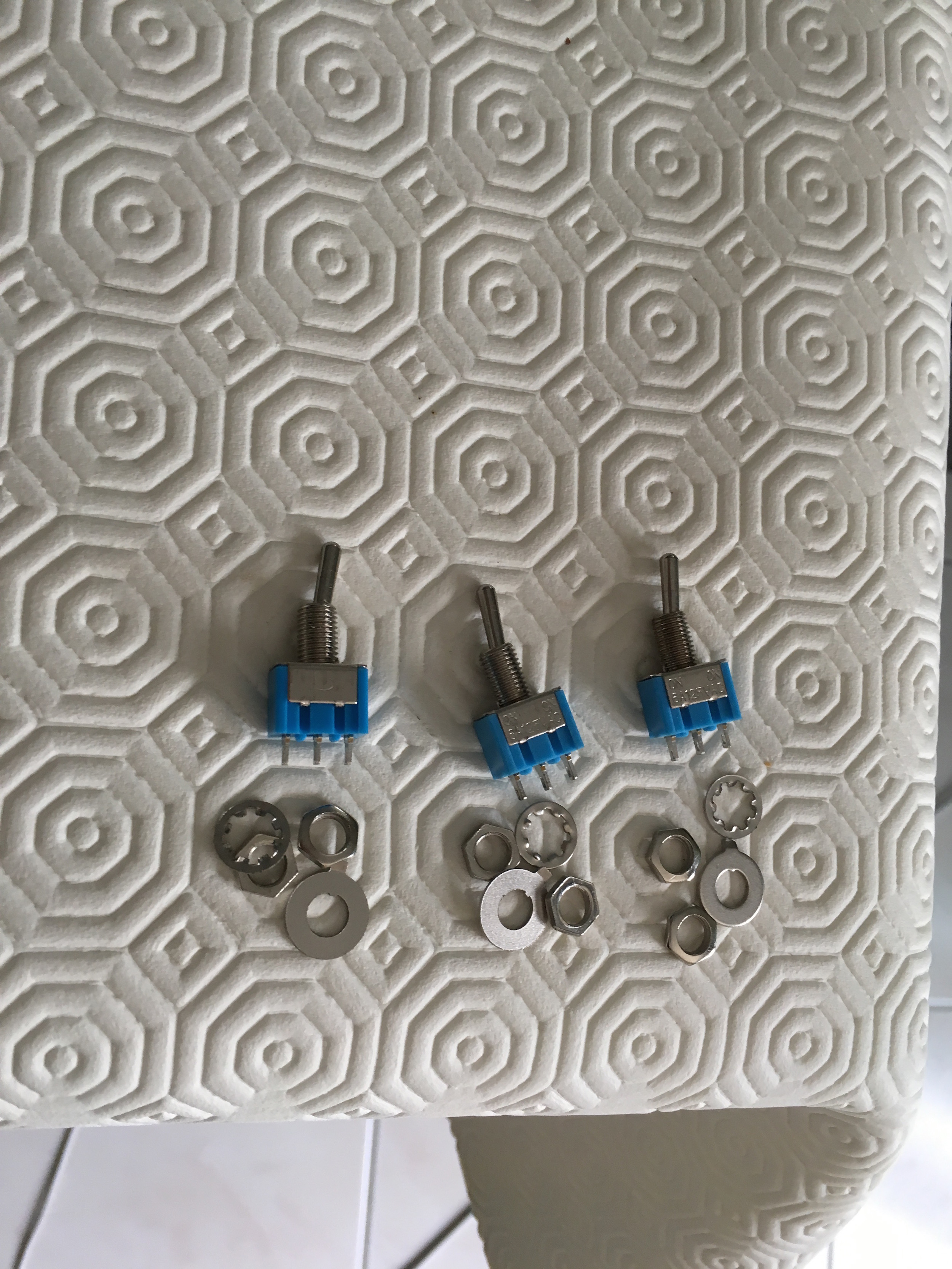

On achète des boutons (switchs on-off et on-off-on), ainsi qu'in boitier pouvant contrôler tout cela et reconnu par FSUIPC j'ai nommé la Léo Bodnar BBI-32 bien sûr elle n'offre que 32 connections simple on-off et divise /2 si on opte pour des connections on-off-on.
et la voila le résultat et ça marche comme pour le clavier. bien sûr je ne parle pas d'annonciateur et il n'y a aucune LED donc pas d'information concernant l'état de marche des switchs il faut absolument avoir un retour de la planche OVH sur un écran.
J'ai opté pour le système de Project magenta (project magenta system) qui me permet d'avoir un retour constant et déporté sur un petit écran à part.

lacheheb38 · [↑]

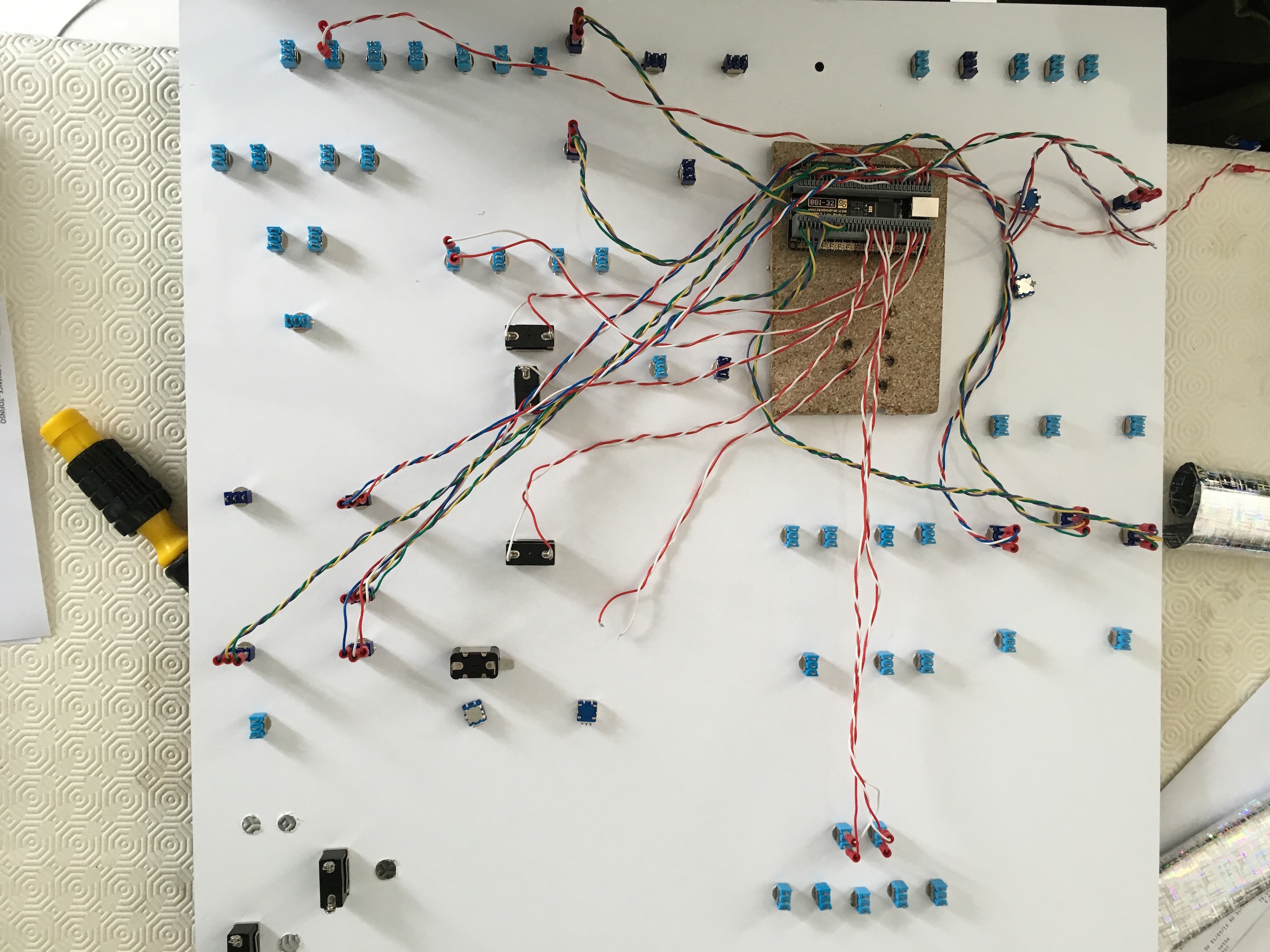

Et bien sûr on ne s'arrête jamais et on évolue encore.

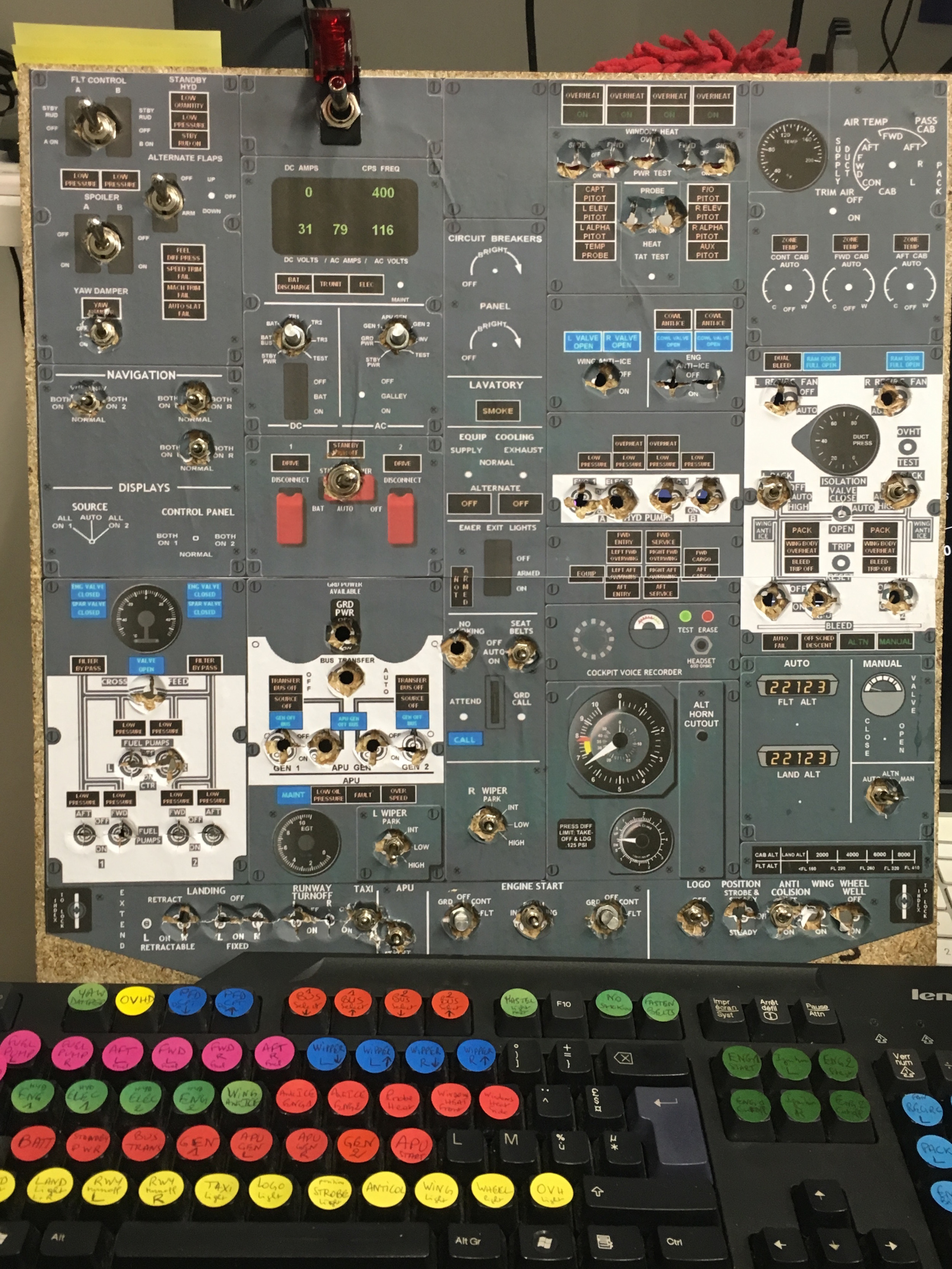

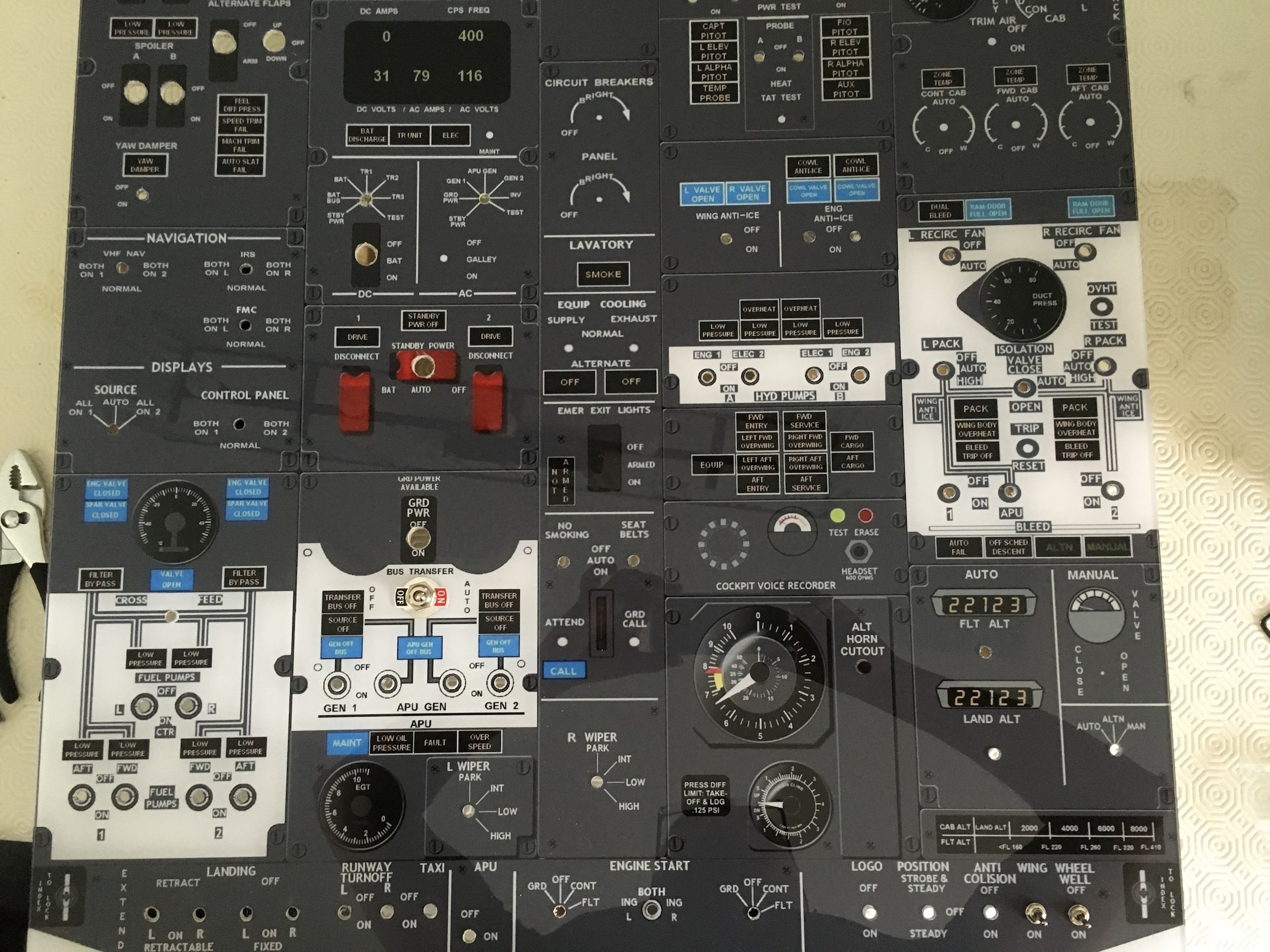

là j'ai fait imprimer sur plexiglas l'image de mon OVH chez Monoeuvre.fr il sont très professionnel et le résultat est soigné.
et j'ai fait la même chose donc des trous et des boutons (switchs) et ma Bodnar (il va falloir que j'en rachète une autre voir deux autres pour tout mes boutons).

Je sais ce n'est pas très soigné, mais bon... je ferais le ménage plus tard.

Dernière modification par lacheheb38 (28-07-2016 18:04:26)

Jackpilot · [↑]

Bravo, tu es definitivement contaminé......=8

J'ai aussi commencé ici:

Pour finir là:

Dernière modification par Jackpilot (28-07-2016 18:40:49)
